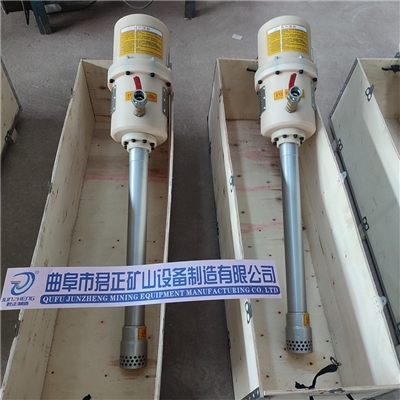

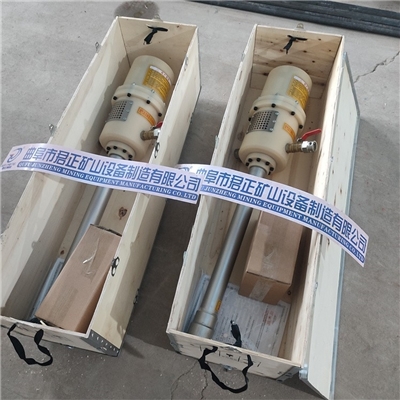

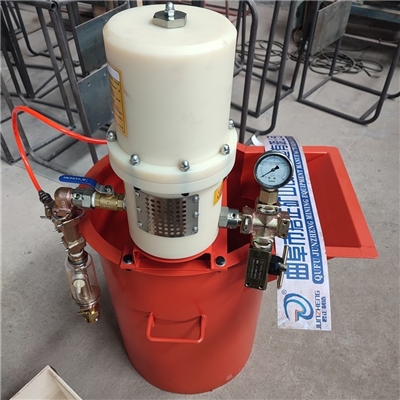

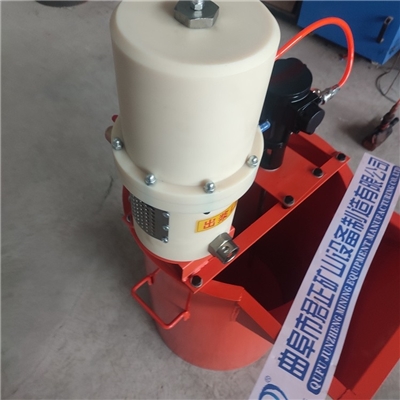

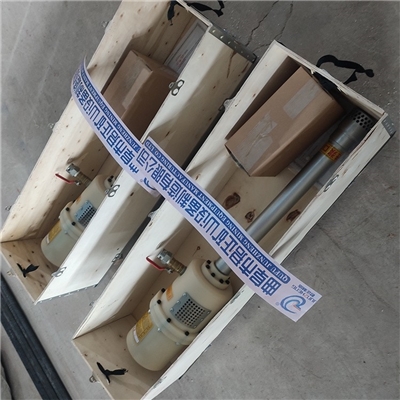

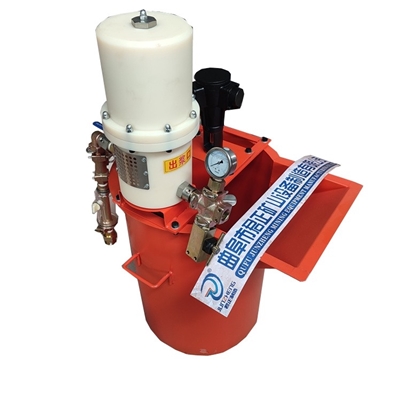

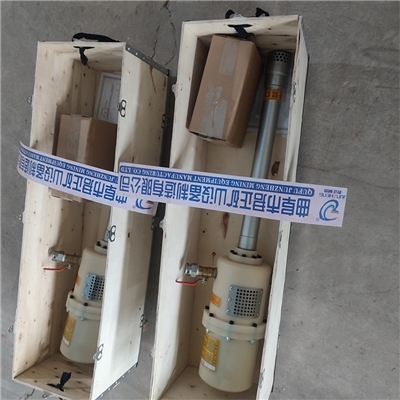

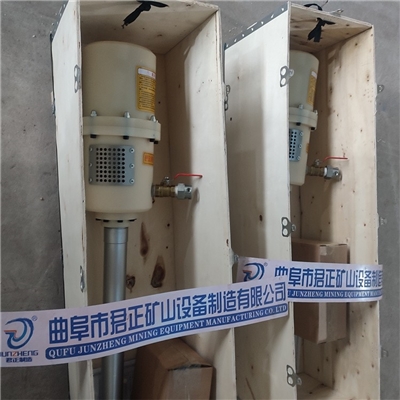

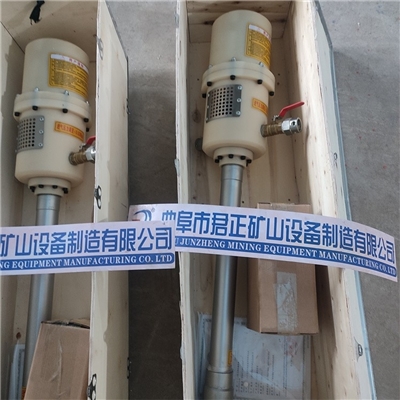

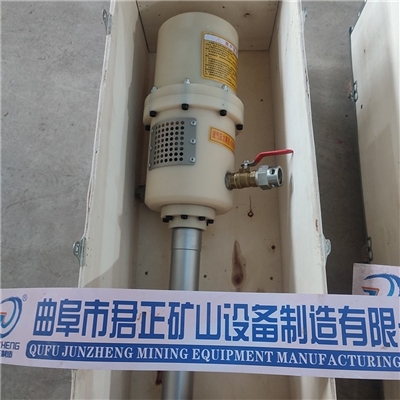

ZBQ23-1.8型煤矿用气动注浆泵
一、 特点及用途
ZBQ23-1.8型煤矿用气动注浆泵（简称注浆泵）主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理等。
该注浆泵体积小，重量轻，便于拆卸、使用可靠，在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
二、 基本性能参数
2.1形式：注浆泵为活塞式往复式单液注浆泵
2.2 型号
ZB Q — 23-1.8
主参数：0.5 Mpa下排浆流量（L/min）/排浆压力（Mpa）
特征代号：动力源类型： Q—气动
类型代号： 煤矿用注浆泵
2.3基本参数
表1 ?煤矿用气动注浆泵的基本参数
|
项 目 |
单 位 |
参 数 值 |
|||
|
工作压力 |
MPa |
0.5 |
|||
|
排浆压力 |
MPa |
1.8 |
|||
|
排浆流量 |
L/min |
23 |
|||
|
往复次数 |
次/min |
120 |
148 |
162 |
|
|
耗气量 |
m3/min |
0.4 |
0.5 |
0.55 |
|
|
噪声 |
声功率级 |
dB(A) |
≤108 |
≤108 |
≤108 |
|
距离1m的声压级 |
dB(A) |
≤92 |
≤92 |
≤92 |
|
|
排浆缸基本参数（内径×行程） |
mm |
33×110 |
|||
|
使用温度 |
℃ |
-15~60 |
|||
|
最高工作气压 |
MPa |
0.8 |
|||
|
外形尺寸（长×宽×高） |
mm |
1100×207×330 |
|||
|
适用介质 |
|
水泥浆、乳化液、水、液压油等 |
|||
|
整机机重 |
㎏ |
16 |
|||
