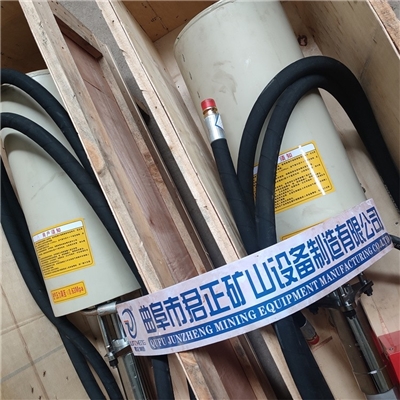

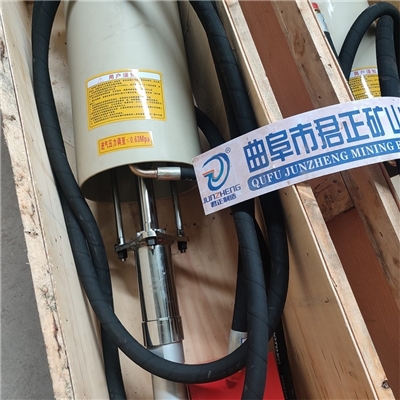

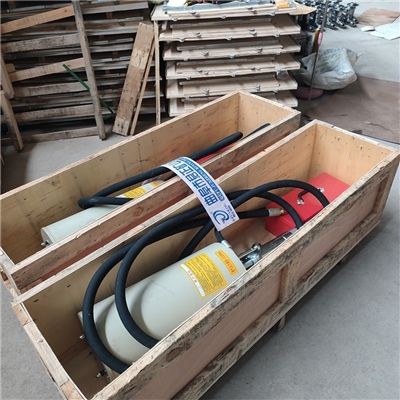

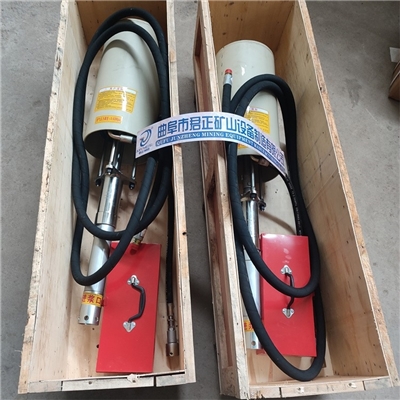

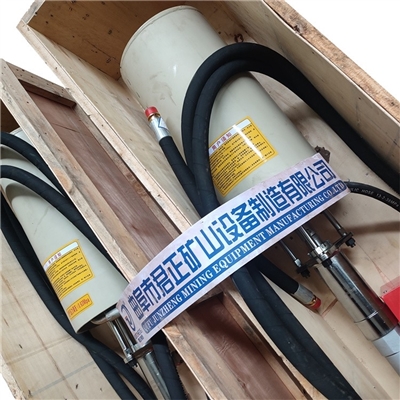

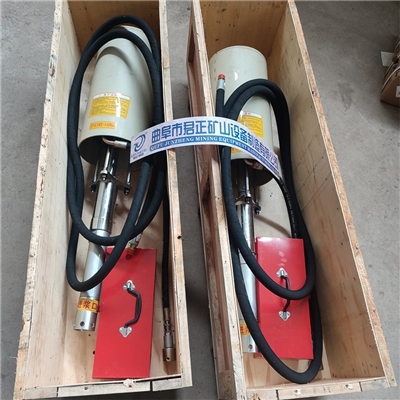

ZBQ20/7煤矿用气动注浆泵
ZBQ型煤矿用气动注浆泵（简称为注浆泵）主要用于矿井、隧道、水利、地铁、建筑、桥梁施工中，用于注浆堵水，填充空隙，破碎岩层的注浆固结，锚索注浆；还可用于修复公路、铁路路基翻浆等局部缺陷，以及软地基处理，在抗洪抢险中排除地下隐患。
该注浆泵体积小，重量轻，使用可靠，可在易燃、易爆、温度、湿度变化较大的场所，均可以安全使用。
一、 型号说明：
名称：ZBQ型煤矿用气动注浆泵。
Z B Q □ / □
额定压力范围，MPa
额定流量范围，L/min
气动
变量
注浆泵
二、 结构特征与工作原理
该设备由气动泵与小型搅拌机构成。泵由气动二联件、气缸、活塞杆、换向阀、浆液缸、吸排浆阀组、保护壳等组成；搅拌机由启动马达、减速器、搅拌桶、搅拌叶等组成。
泵为单缸作用活塞泵。其工作原理为：由空气压缩机产生的压缩空气，推动气缸内的活塞作往复运动，浆液缸的活塞亦同时进行往复运动，与吸浆阀组的作用，完成浆液缸的吸、排浆工作。
搅拌桶的工作原理为：由空气压缩机产生的压缩空气，推动气动马达作圆周运动，由减速器旋转轴线方向并带动搅拌叶搅拌桶内浆液。
该设备利用工作介质（浆液、气体）传递压力信号，形成闭环自动调控性能。结构简单，使用安全可靠。
技术规格
|
项目 |
单位 |
参数值 |
|
产品名称 |
|
煤矿用气动注浆泵 |
|
产品型号 |
ZBQ |
20/7 |
|
工作气压 |
MPa |
0.2～0.8 |
|
排浆流量 |
L/min |
20 |
|
排浆压力 |
MPa |
7 |
|
往复次数 |
次/min |
100 |
|
耗气量 |
?/min |
1.0 |
|
排浆缸基本参数（内径x行程） |
mm |
50x80 |
|
气缸内径 |
mm |
125 |
|
噪音(距离1M的声压级) |
dB（A） |
≤80 |
|
工作环境温度 |
℃ |
-15℃～60℃ |
|
外形尺寸（长x宽x高） |
mm |
970×Φ180 |
|
适用介质 |
|
水泥浆、乳化液、水、液压油等 |
|
整机重量 |
Kg |
17 |
配套气动搅拌机基本参数：
|
产品型号 |
JQW80型气动搅拌机 |
|
额定气压 |
0.2~0.8Mpa |
|
马达功率 |
0.6HP |
|
气压耗量 |
3m3 |
|
叶片扭矩 |
2.4N*M |
|
叶片额定转速 |
48rpm（可调） |
|
外形尺寸（长，宽，高）m |
0.75×0.6×115 |
|
重量 |
27㎏ |
