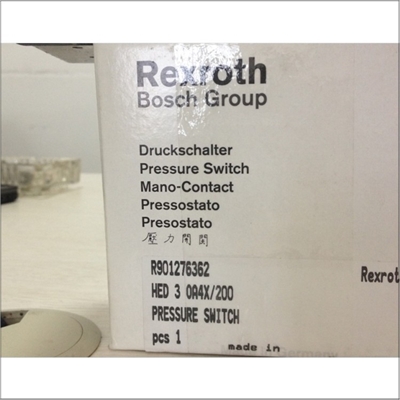

力士乐\压力继电器\HED3OA 40 200
带无级切换压差的波登管压力开关
类型 HED 3
组件系列 4X
最大工作压力 400 bar
CCC
– 指示灯，可选–电气连接
•电.束线圈


功能，剖面，符号
HED 3 类型的液压-电气压力开关是波登管压力开关。
它们的基本构成是壳体（1），带有触发触点（3）的波登
管 （2），微动开关（4）和两个调节元件（5）。
压力开关所承担的任务是随压力变化接通或断开电路。被监控的
压力作用于波登管（2）。波登管（2）发生弯曲，固定在其上的
触发触点（3）将波登管（2）的运动传递到微动开关（4）。
于是，电路就根据电路的设置接通或断开。当压力继续增加时，
波登管（2）将进一步弯曲，这将引发触发触点（3）操作第二个
微动开关，并根据电路的设置接通或断开电路。
切换压力的调节
所需的两个切换压力由微动开关的位置决定，能够在两个调节
元件（5）上相互独立地分别进行调节。
当使用开关继电器时，切换压差会发生无级变化。
技术数据（有关这些参数之外的应用，请务必向我们咨询！）
一般信息
重量kg 0.8
安装位置可选
环境温度范围°C –30 至 +50（NBR 密封件）
符合性声明CCC EN 61058-1:1993, IEC 60947-5-1
液压
压力范围25 63 100 200 400
最大工作压力（短时间内） bar 30 70 110 210 420
切换压差 1） bar 2 至 23.5 4 至 59 5 至 94 10 至 190 15 至 380
下降压力最小bar 1.5 4 6 10 20
最大bar 25 63 100 200 400
增大压力最小bar 3.5 8 11 20 35
最大bar 27 67 105 210 415
液压油符合 DIN 51524 的矿物油（HL，HLP）；符合 VDMA 24568
的可快生物降解液压油（另请参阅样本 90221）；HETG（菜
籽油）；其他液压油备询
液压油温度范围°C –30 至 +80（NBR 密封件）
粘度范围mm2/s 10 至 800
液压油的最大允许污染度 - 符合 ISO 4406（c）
规定的清洁度等级
等级 20/18/15 2）
电气
触点分配交流电压V 交流250 V；3 A
直流电压V 直流40 V；1 A
如果直流电压中带有感应电压，请提供显著抑制作用以延长使
用寿命。
最大切换频率1/h 1800
切换精确度（重复性） 调定压力的大约 ±1 %
切换点的长期漂移
50 000 负载循环数最大调定压力的大约 +5 %
100 000 负载循环数 3） 最大调定压力的大约 +10 %
符合 EN 60529 的防护类型IP 65，已安装并锁定了插入式连接器
电气连接电缆束线圈 Pg 11
插入式连接器 Pg 11
最大电缆横截面电缆束线圈mm2 1.5
插入式连接器mm2 1.5
1）在整个调节范围内保持不变
2） 在液压系统中必须遵循规定的组件清洁度等级。有效过滤可
防止故障，同时还可延长组件使用寿命。有关过滤器的选
择，请参阅 www.boschrexroth.com/filter。
3）不可针对负载循环数高于 100 000 的长期漂移做任何声明。
注意事项：
– 压力开关的用处波登管压力开关只能应用于衰减的机械振动
（在安装橡胶缓冲器的情况下）。要补偿泵脉动，我们建议
通过测压软管（DN 大约 2 毫米，最小长度 1 米）连接压力
开关。
– 切换压差要确保切换信号的可靠性，获得的实际压差必须大
于压力开关的现有切换压差。
– 切换点的长期漂移 由于设置的切换点会随时间发生变化，
压力开关不适用于安全应用。
1.1 开关 1 的定位螺钉，
自锁定 → 最小切换压力
1.2 开关 2 的定位螺钉，
自锁定 → 最大切换压力
2 压力油口 P

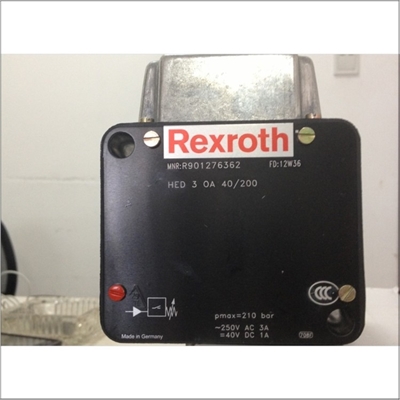

3 铭牌
4 可锁定帽，可选
（备用钥匙，材料编号 R900006980，单独订购）
5 拔下钥匙所需的空间
6 2 个固定孔
7 通过电缆束线圈进行的电气连接 Pg 11
