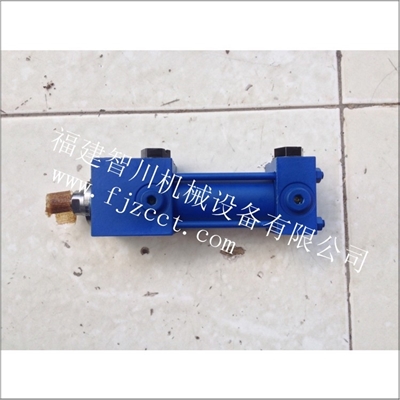

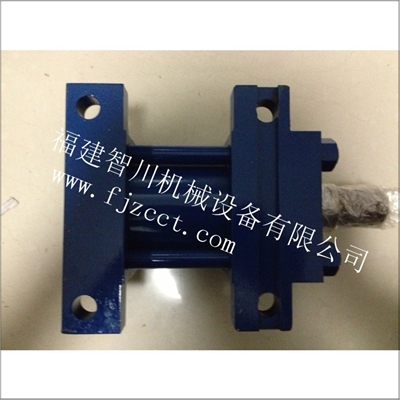

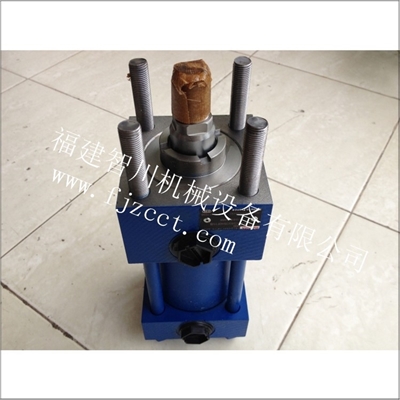

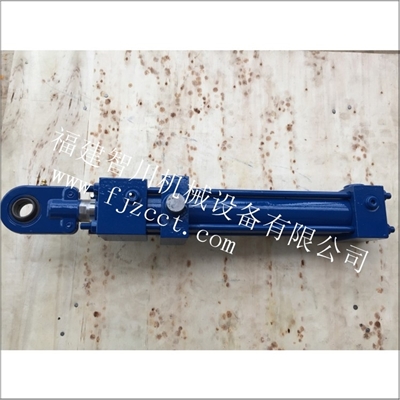

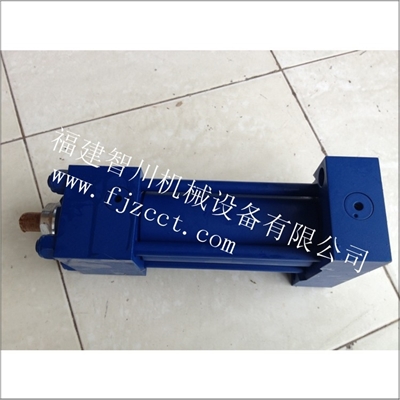

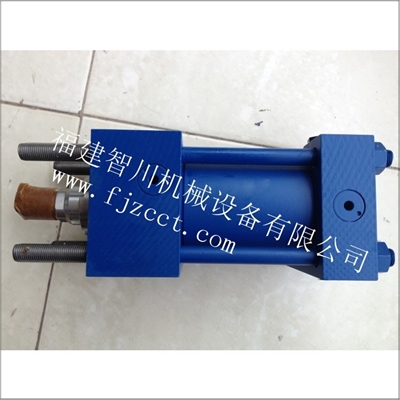

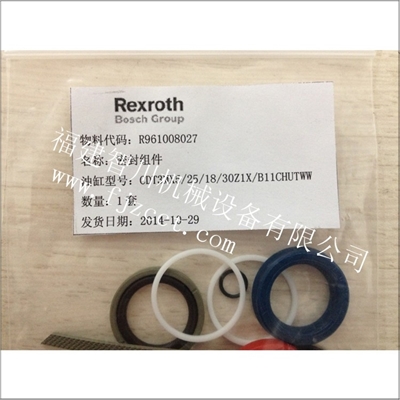

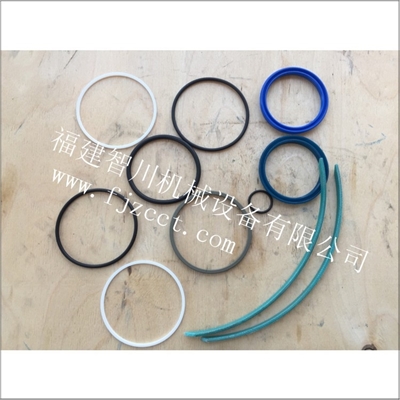

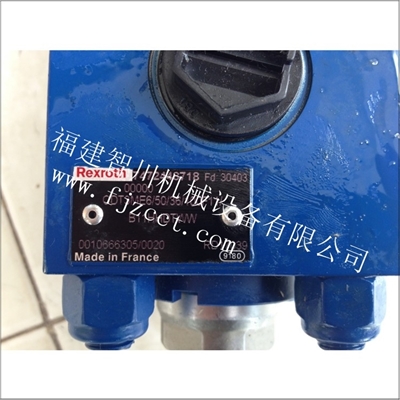

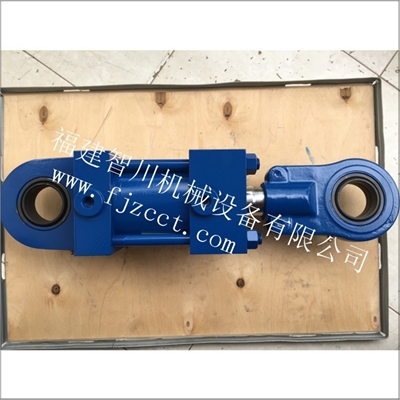

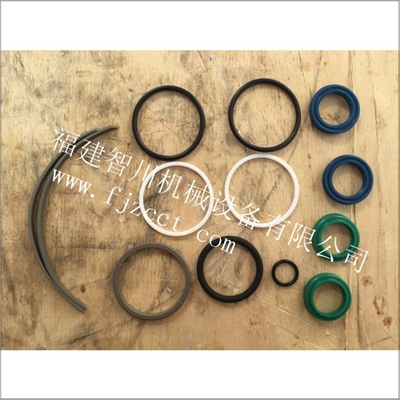

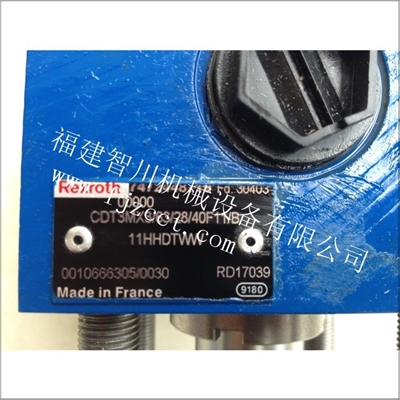

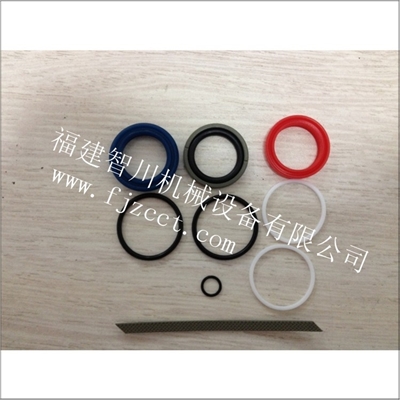

液压缸拉杆型

CDT3…Z；CGT3…Z；CST3…Z 系列 ；组件系列 2X ；公称压力 160 bar（16 MPa）

特点 - 安装尺寸符合 ISO 6020-2，DIN 24554 和 NF/ISO 6020-2 - 13 种安装类型 - 活塞直径（?AL）：25 至 200 mm - 活塞杆直径（?MM）：12 至 140 mm - 行程长度可达 2700 mm - 集成式导向套有助于轻松快捷的维护

 - 可以选择自调节或可调节端位置缓冲 - 获得专利的安全排气阀有助于轻松而安全地进行排气 - 在缸头和缸底处，管路连接的位置可自由选择，因而有助于轻松地完成装配工作

技术数据（有关这些参数之外的应用，请务必向我们咨询！）

特点 - 安装尺寸符合 ISO 6020-2，DIN 24554 和 NF/ISO 6020-2 - 13 种安装类型 - 活塞直径（?AL）：25 至 200 mm - 活塞杆直径（MM）：12 至 140 mm - 行程长度可达 2700 mm - 集成式导向套有助于轻松快捷的维护

 - 可以选择自调节或可调节端位置缓冲 - 获得专利的安全排气阀有助于轻松而安全地进行排气 - 在缸头和缸底处，管路连接的位置可自由选择，因而有助于轻松地完成装配工作 ；公称压力： 160 bar（16 MPa）

最大工作压力（仅适用于静态负载）： 210 bar（21 MPa）静态测试压力： 240 bar（24 MPa）此系列的液压缸旨在用于公称压力为 160 bar，CD 型号承受静态负载时最大工作压力为 210 bar 的情况。（静态负载：整个使用寿命期间加载次数小于 10,000）在最大振幅和振荡负载的情况下，允许的动态工作压力为最大工作压力的 75 %。

指定的工作压力适用于在超额压力和/或外部负载方面无冲击操作的应用。针对极端的负载（如高工作循环），设计安装元件和螺纹活塞杆连接时必须考虑到其耐用性。最小压力：根据应用情况，为了保证液压缸正常工作，需要规定一个最小压力。在无负载时，对于单杆液压缸的最小压力建议为 20 bar；对于更低的压力和双作用液压缸，请与我们联系。

安装位置：任意液压油：符合 DIN 51524 的矿物油 HL，HLP ；水包油型乳剂 HFA ；水乙二醇l HFCP ；磷酸酯 HFD-R ；最佳粘度范围：20 至 100 mm2/s ；允许的最小粘度：2.8 mm2/s ；允许的最大粘度：380 mm2/s ；清洁度等级符合 ISO ；液压油的最大允许污染度符合 ISO 4406（c）等级 20/18/15。在液压系统中必须满足指定的组件清洁度等级。有效的过滤可防止发生故障，同时还可增加组件的使用寿命。有关过滤器的选择，请咨询；排气：默认情况下底漆层：默认情况下会为液压缸涂上厚度最小 40 μm 的底漆涂层（颜色为龙胆蓝 RAL 5010）。可应要求提供其它颜色。对于液压缸和连接部件，以下面不上底漆或油漆：- 客户端的所有安装端面- 管路连接的密封表面- 法兰连接的密封表面- 位置测量系统阀安装的连接面默认情况下，作为单独订购产品订购的附件均未上底漆或油漆。可应要求上相应的底漆和/或油漆。技术数据（有关这些参数之外的应用，请务必向我们咨询！）边界条件和应用条件： - 必须确保运动轴的机械对准，如此便可确保液压缸和活塞杆的安装点的机械对准。应避免有侧向力作用于活塞杆和活塞的导向环上。可能必须考虑液压缸（MP1，MP3，MP5，MT1，MT2 或 MT4）或活塞杆的自身重量。 - 必须遵守活塞杆和/或液压缸的弯曲长度/弯曲载荷（请参阅"弯曲计算"主题页）。 - 液压油属性方面必须遵守密封件与所用液压油的兼容性，在密封件的适用性/负载方面必须遵守密封件的最大允许运行速度（请参阅"密封件"主题页）。 - 必须遵守移动到末端位置（也会考虑外部负载）时的最大允许速率/动能。危险：超额压力 - 液压缸在任何工作状态下都必须遵守允许的最大工作压力。液压缸的推拉力比是由环形和活塞面积比决定的，同时须考虑相应的流量。 - 应避免有害的环境影响（例如迅速传播的细微颗粒，蒸气，高温等）以及液压油的污染和恶化。注意：上面列出的内容并不完整。如果您有关于与介质的兼容性或超过边界条件或应用条件的问题，请与我们联系。使用寿命：力士乐液压缸符合工业应用的可靠性建议。在活塞杆无负载，最大速率为 0.5 m/s，空载连续运行时为 ≥ 10000000 双行程，或者在最大工作压力的 70 % 时3000 km 活塞行程，其失灵比例小于 5 %。验收：按照力士乐标准和 ISO 10100:2001 测试每个液压缸。

安全说明：

对于液压缸的装配，调试和维护，必须遵守操作说明样本 07100-B！服务和维修工作必须由博世力士乐或针对此目的特别培训的人员来执行。不是由博世力士乐执行装配，维护或维修工作造成的损坏不在保修范围内。液压缸技术规格检查表：特性和/或应用参数与样本中指定的值有所偏差的液压缸只能作为特殊型号应要求提供。对于提供的产品，必须在液压缸的技术规格检查表中说明特性和/或应用参数的偏差（样本 07200）。带双活塞杆的双作用液压缸：使用此设计型号，摩擦会远远高于使用带单活塞杆的 "CD型号"时的摩擦。行程公差：根据 ISO 6020-2，行程高达 1250 mm 时，允许的行程公差为 0/+2 mm；有关更大的行程，请联系我们。可以选择公差 ±0.3 mm，对于拉杆型液压缸而言，更小的公差是不合理的。最小行程：对于 "MT4" 安装，需根据耳轴宽度遵守最小行程使用端位置缓冲时，也务必遵守最小行程。行程长度比缓冲长度小时，建议选择不带端位置缓冲的液压缸。可应要求提供宽度扩展支持和拉杆支持。管路连接：符合 ISO 1179-1 的管螺纹或扩大的管螺纹或者符合ISO 6149-1 的公制 ISO 螺纹与 CDT3/CGT3 系列液压缸一起提供。CGT3 系列液压缸随符合 ISO 1179-1 的管螺纹或底板一起提供。

运行速度：请参阅有关行程长度和运行速度的信息，可应要求提供更高的运行速度。如果活塞杆的驶出速度比驶入速度大很多，则可能造成介质的项目设计软件 ICS（交互式目录系统）软件 ICS（交互式目录系统）是对液压缸进行选择和项目设计的辅助工具。设计人员可以借助于 ICS 通过液压缸型号的逻辑性引导的类型代码的询问，快速可靠地找到针对机器和系统的最佳液压缸解决方案。此软件帮助更迅速更高效地解决设计和项目规划任务。用户被引导完成产品选型后，可以迅速可靠地获得所选组件的精确技术数据，并以所有常见 CAD 系统的正确文件格式获得 2D 和 3D CAD 数据。这使用户能够在降低成本的同时提高竞争力。

7472411364 CDT3ME5/32/22/100F11/B11HDDMWW

7472411365 CDT3MP1/32/22/210F11/B11HFDMWW

7472411366 CDT3ME5/32/22/100F11/B11HFDMWW

7472412780 CDT3ME5/50/22/80F11/B11HHDMWW

7472413111 CDT3ME5/40/18/30F11/B11HHUMWW

7472413335 CDT3ME5/63/28/100F11/B11HHDMWW

7472413397 CDT3MT4/50/22/700F11/B11HHDMWW/120

7472413453 CDT3MP5/63/28/110F11/B22HHDMWW

7472413486 CDT3ME6/32/22/150F11/B11HFDMWW

7472413588 CDT3ME5/63/28/10F11/B11HHUMWW

7472413628 CDT3MP5/50/36/800F11/B11HHUMWW

7472413839 CDT3ME5/80/56/250F11/B11HFDMWW

7472414211 CDT3MP5/32/22/400F11/B11HHUMWW

7472414497 CDT3ME5/40/28/80F11/B11HHUMWW

7472414498 CDT3ME5/32/22/95F11/B11HHLMWW

7472414578 CDT3MS2/32/14/40F11/B11HEUMWW

7472414579 CDT3ME6/63/45/362F11/B11HEDMWW

7472414580 CDT3MT4/40/28/800F11/B11HKDMWW/495

7472414796 CDT3ME5/32/14/80F11/B11HEDMWW

7472414805 CDT3MP5/25/18/150F11/B11HHEMWW

7472414806 CDT3MP5/40/28/340F11/B11HHEMWW

7472414853 CDT3ME5/160/110/450F11/B11HHUMWW

7472414868 CDT3ME5/25/18/30F11/B11HHDMWW

7472414970 CDT3ME6/63/45/120F11/B11HHUMWW

7472415095 CDT3ME5/40/18/110F11/B11HHDMWW

7472415316 CDT3ME5/80/36/100F11/B11HHDMWW

7472415347 CDT3ME5/32/22/100F11/B11HDDMWW

7472415436 CDT3ME5/25/18/150F11/B11HHDMWW

7472415441 CDT3MS2/80/56/400Z11/B1HHUNWW

7472415509 CDT3MP5/50/36/400F11/B11HHUMWW

7472415646 CDT3MX5/40/28/800F11/B11HHDMWW

7472415647 CDT3MS2/40/28/650F11/B11HHDMWW

7472415648 CDT3MX5/40/28/250F11/B11HHDMWW

7472415649 CDT3MX5/40/28/400F11/B11HHDMWW

7472415722 CDT3MP3/40/28/150F11/B11HFDMWW

7472415724 CDT3MS2/40/28/800F11/B11HFEMWW

7472415905 CDT3MP5/40/18/120F11/B11HHDMWW

7472415912 CDT3MP5/63/28/100F11/B11HFDMWW

7472416179 CDT3MP5/32/22/160F11/B11HHDMWW

7472416246 CDT3MP5/50/36/450F11/B11HHDMWW

7472416247 CDT3MP5/50/36/400F11/B11HHDMWW

7472416248 CDT3MT4/50/36/450F11/B11HHDMWW/443

7472416249 CDT3ME5/50/36/950F11/B11HHDMWW

7472416275 CDT3MP5/80/56/800F11/B11HFUMWW

7472416552 CDT3ME5/40/18/10F11/B11HHUMWW

7472416556 CDT3MP5/63/28/35F11/B11HHUMWW

7472416585 CDT3ME5/80/56/60F11/B11HEDMWW

7472416586 CDT3ME5/100/45/60F11/B11HEDMWW

7472416587 CDT3ME5/40/28/50F11/B11HEDMWW

7472416676 CDT3ME5/32/22/400F11/B11HDUMWW

7472416700 CDT3MP5/63/28/35F11/B11HHDMWW

7472416703 CDT3ME6/40/18/110F11/B11HHDMWW

7472416832 CDT3ME6/32/22/80F11/B11HHDMWW

7472416850 CDT3MX5/25/18/160F11/B11HEUMWW

7472416868 CDT3MT4/25/18/145F11/B11HHEMWW/102

7472416875 CDT3MS2/40/18/200F11/B11HHUMWW

7472416876 CDT3MP3/40/18/50F11/B11HHUMWW

7472417073 CDT3MP5/32/14/55F11/B11HFUMWW

7472417091 CDT3ME5/160/110/450F11/B11HHUMWW

7472417115 CDT3ME5/25/18/50F11/B11HHSTWW

7472417177 CDT3MX5/40/28/80F11/B11HHUMWW

7472417266 CDT3MP3/100/70/370F11/B33HFDMAW

7472417267 CDT3MP3/100/70/370F11/B11HFDMAW

7472417287 CDT3ME5/80/36/70F11/B11HHDMWW

7472417386 CDT3MT1/25/18/90F11/B11HHDMWW

7472417469 CDT3MP5/40/28/50F11/B11HFDMWW

7472417470 CDT3MP5/40/28/240F11/B11HFDMWW

7472417594 CDT3MT4/25/18/65F11/B11HHLVWW/74

7472417699 CDT3MP5/32/22/295F11/B11HFDMWW

7472417732 CDT3ME6/63/45/800F11/B11HHUMWW

7472417941 CDT3MP5/50/36/820F11/B11HHUMWW

7472417942 CDT3MP5/25/18/25F11/B11HHKMWW

7472418106 CDT3ME5/63/28/100F11/B11HHDVWW

7472418107 CDT3ME6/100/45/60F11/B11HHDVWW

7472418108 CDT3ME5/100/45/250F11/B11HHDVWW

7472418283 CDT3MX2/80/56/50F11/B11HHUMWW

7472418302 CDT3MP1/100/45/200F11/B11HHUMWW

7472418315 CDT3ME5/50/36/400F11/B11HHDMWW

7472418322 CDT3ME6/63/28/120F11/B11HHUMWW

7472418403 CDT3MP5/32/22/250F11/B22HHUMWW

7472418466 CDT3MP5/40/18/800F11/B11HHDMWW

7472418469 CDT3MP5/40/28/800F11/B11HHDMWW

7472418487 CDT3ME5/80/56/200F11/B11HHUMWW

7472A09632 CDT3MT2/50/36/400F11/X21HXUXWW/F09

7472A09913 CDT3/MP5/40/28/355F11/X11HHUXWW/F09913

7472A10026 CDT3 MX2/32/14/ 115F11/B11HHUVWW

7472A10397 CDT3 MX3/100/45/ 350F11/B44HHDMWW F10397

CDT3 ME5（ISO/DIN/NF）

CDT3 MP5（ISO/DIN/NF）

CDT3 MT4（ISO/DIN/NF）

CDT3 MT2（ISO/DIN/NF）

CDT3 MX2（ISO/DIN/NF）

CDT3 MX5（NF）

CDT3 MP3（ISO/DIN/NF）

CDT3 ME6（ISO/DIN/NF）

CDT3 MS2（ISO/DIN/NF）

CDT3 MT1（ISO/DIN/NF）

CDT3 MX1（ISO/DIN/NF）

CDT3 MX3（ISO/DIN/NF）

CDT3 MP1（ISO/DIN/NF）

注释：

可自由选择耳轴位置；订货时始终以明文形式指定 "XV"尺寸，单位为 mm

非 ISO 标准

安装类型为 MS2，活塞直径为 25 并采用端位置缓冲时，"E" 不可行

活塞直径 25 至 100 mm：仅管路连接 "B" 可行活塞直径 125 至 200 mm：仅 DIN 安装类型和管路连接"B" 可行

不支持安装类型 MX1 和 MX3

（仅支持标准化活塞杆直径22 至 140 mm）， 请遵守最大工作压力

请遵守第 5 页上的所提供的最大行程长度和第 52 至 55 页上的允许的行程长度（根据弯曲计算）

（仅支持标准化活塞杆直径18 至 140 mm），请遵守最大工作压力

工作压力为 210 bar 时，请遵守允许的活塞杆直径和位于活塞杆端的已分配螺纹（第 5 页和第 10 至27 页）

工作压力高达 160 bar

工作压力高达 210 bar

不支持 MT1

订货示例：

CDT3MP5/50/36/300Z2X/B11HHDMWW

选择时，请遵守相应目录页的极限！

CGT3 ME5

CGT3 MS2

CGT3 MT4

CGT3 MT1

CGT3 MX1

CGT3 MX3

CGT3 MX5

注释：

可自由选择耳轴位置；订货时始终以明文形式指定 "XV"尺寸，单位为 mm

安装类型为 MS2，活塞直径为 25 并采用端位置缓冲时，

"E" 不可行

活塞直径 25 至 100 mm：仅管路连接 "B" 可行活塞直径 125 至 200 mm：仅 DIN 安装类型和管路连接 "B" 可行

不支持安装类型 MX1 和 MX3

非标准

请参阅第 44 页（仅支持标准化活塞杆直径18 至 140 mm），请遵守最大工作压力

请遵守第 8 页上的所提供的最大行程长度和第 52 至 55页上的允许的行程长度（根据弯曲计算）

不支持 MT1

订货示例：

CGT3ME5/80/56/400Z2X/B11HHDMWW

选择时，请遵守相应目录页的极限！

CST3 ME5

CST3 MS2

CST3 MX5

CST3 MP5

CST3 MT4

注释：

可自由选择耳轴位置；订货时始终以明文形式指定 "XV"尺寸，单位为 mm

仅位置 11 可行

活塞直径仅高达 80 mm

非标准

请遵守第 30 至 39 页提供的最大和最小行程长度，以及第 52 至 55 页的允许行程长度（根据弯曲计算）

仅活塞直径 100 – 200 mm

订货示例：

CST3ME5/50/36/300Z2X/P11HDUTTD

注意：几何形状和尺寸可能会因制造商而有所不同。如果与其它安装元件组合，必须检查可用性。

润滑头锥头形式，符合 DIN 71412，A 型

相关螺栓直径 h6

无法再次进行润滑

可通过润滑孔进行再次润滑

铰接吊环头符合 ISO 8132，相关螺栓直径 m6

尺寸可能会因制造商而与标准尺寸有所不同

MA = 紧固扭矩

铰接吊环头必须始终靠在活塞杆的轴肩上拧紧。然后，必须用指定的紧固扭矩紧固锁紧螺钉。

m = 铰接吊环头的重量（kg）

C0 = 铰接吊环头的静态额定负载

F允许 = 有振荡或交变负载时，铰接吊环头允许的最大负载工作条件和环境条件
