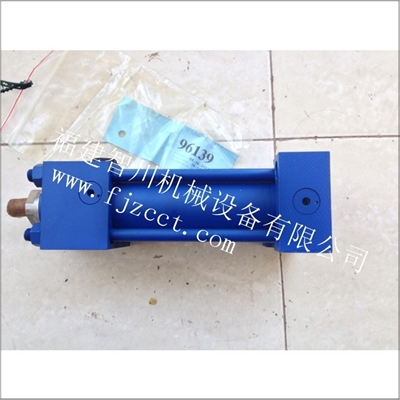

全新原装\力士乐\油缸\CDT3ME6 50 36 100Z20 B11HHDTWW
液压缸拉杆型
CDT3…Z；CGT3…Z；CST3…Z 系列
组件系列 2X
公称压力 160 bar（16 MPa）
特点
• 安装尺寸符合 ISO 6020-2，DIN 24554 和 NF/ISO 6020-2
•13 种安装类型
•活塞直径（ØAL）：25 至 200 mm
•活塞杆直径（ØMM）：12 至 140 mm
•行程长度可达 2700 mm
•集成式导向套有助于轻松快捷的维护
•可以选择自调节或可调节端位置缓冲
•获得专利的安全排气阀有助于轻松而安全地进行排气
•在缸头和缸底处，管路连接的位置可自由选择，因而有助于
轻松地完成装配工作
技术数据（有关这些参数之外的应用，请务必向我们咨询！）
特点
• 安装尺寸符合 ISO 6020-2，DIN 24554 和 NF/ISO 6020-2
•13 种安装类型
•活塞直径（ØAL）：25 至 200 mm
•活塞杆直径（ØMM）：12 至 140 mm
•行程长度可达 2700 mm
•集成式导向套有助于轻松快捷的维护
•可以选择自调节或可调节端位置缓冲
•获得专利的安全排气阀有助于轻松而安全地进行排气
•在缸头和缸底处，管路连接的位置可自由选择，因而有助于
轻松地完成装配工作
公称压力： 160 bar（16 MPa）
最大工作压力
（仅适用于静态负载）： 210 bar（21 MPa）
静态测试压力： 240 bar（24 MPa）
此系列的液压缸旨在用于公称压力为 160 bar，CD 型号承受静
态负载时最大工作压力为 210 bar 的情况。
（静态负载：整个使用寿命期间加载次数小于 10,000）
在最大振幅和振荡负载的情况下，允许的动态工作压力为最大
工作压力的 75 %。
指定的工作压力适用于在超额压力和/或外部负载方面无冲击操
作的应用。针对极端的负载（如高工作循环），设计安装元件
和螺纹活塞杆连接时必须考虑到其耐用性。
最小压力：
根据应用情况，为了保证液压缸正常工作，需要规定一个
最小压力。在无负载时，对于单杆液压缸的最小压力建议
为 20 bar；对于更低的压力和双作用液压缸，请与我们联系。
安装位置：任意
液压油：
符合 DIN 51524 的矿物油 HL，HLP
水包油型乳剂 HFA
水乙二醇l HFCP
磷酸酯 HFD-R
最佳粘度范围：20 至 100 mm2/s
允许的最小粘度：2.8 mm2/s
允许的最大粘度：380 mm2/s
清洁度等级符合 ISO
液压油的最大允许污染度符合 ISO 4406（c）等级 20/18/15。
在液压系统中必须满足指定的组件清洁度等级。有效的过滤可
防止发生故障，同时还可增加组件的使用寿命。
有关过滤器的选择，请参阅 www.boschrexroth.com/filter
排气：默认情况下


•
