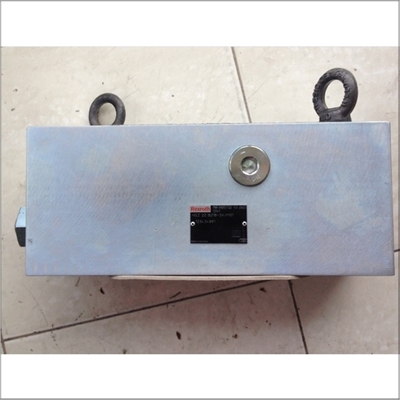

全新原装\力士乐\球阀\M-3SED10UK13 350CG24N9K4建立电气连接时，必须正确连接保护性接地导线（PE ）。
一般
重量– 二位二通方向座阀kg [lbs] 1.5 [3.3]
– 二位三通方向座阀kg [lbs] 1.5 [3.3]
– 二位四通方向座阀kg [lbs] 2.3 [5.1]
安装位置任意
环境温度范围°C [°F] –30 至 +50 [–22 至 +122]（NBR 密封件）
–20 至 +50 [–4 至 +122]（FKM 密封件）
液压
最大工作压力bar [psi] 请参阅第 8 页的性能限制
最大流量l/min [gpm] 25 [6.6]
液压油符合 DIN 51524 规定的矿物油（HL，HLP）1）；符合
VDMA 24568 规定的可快速生物降解液压油（另请参
阅 RC 90221）；HETG（菜籽油）1）；HEPG（聚乙
醇）2）；HEES（合成酯）2）；其它液压油备询
液压油温度范围°C [°F] –30 至 +80 [–22 至 +176]（NBR 密封件）
–20 至 +80 [–4 至+176]（FKM 密封件）
粘度范围mm2/s [SUS] 2.8 至 500 [35 至 2320]
液压油最大允许污染度 - 符合 4406（c）规定的清洁度等级等级 20/18/15 3）
电气
电压类型直流电压交流电压
有效电压 4） V 12, 24, 42, 96, 110,
205, 220
仅在与整流器结合使用时才有
效（请参阅第 13 页）
电压容差（标称电压） % ±10
功耗W 30
占空比% 100
切换时间符合
ISO 6403 标准
– 接通ms 40 至 70
– 关闭ms 10 至 20（不带整流器）
30 至 45（带整流器）
最大切换频率– 工作压力 ≤ 350 bar 1/h 15000
– 工作压力 > 350 bar 1/h 3600
符合 DIN EN 60529 规定的防护类型IP 65，已安装和锁定配合连接器
阀芯最大表面温度 5） °C [°F] 120 [248]
1 线圈 "a"
2.1 带隐式手动应急操作的阀的尺寸 "N9"
2.2 不带手动应急操作的阀的尺寸
3 配合连接器，不带电路（单独订购，请参阅第 13 页）
4 配合连接器，带电路（单独订购，请参阅第 13 页）
5 拆下线圈所需的空间
6 拆下配合连接器所需的空间
7 注意！
在二位二通和二位三通方向座阀上，油口 B 作为盲孔提
供。在二位二通方向座阀上，油口 T 是内部堵塞的。
8 铭牌
9 油口 A，B 和 T 带相同的密封圈；
油口 P 的密封圈
10 油口安装面符合 DIN 24340 结构形式 A（不
带定位孔），或者符合 ISO 4401-03-02-0-05
和 NFPA T3.5.1 R2-2002 D03（带定位
孔，用于符合 ISO 8752-3x8-St 标准的定位销，
材料编号 R900005694，包括在供货范围内）
底板请参阅 RC 45052。
阀安装螺丝请参阅第 13 页
1 线圈 "b"
2.1 带隐式手动应急操作的阀的尺寸 "N9"
2.2 不带手动应急操作的阀的尺寸
3 配合连接器，不带电路（单独订购，请参阅第 13 页）
4 配合连接器，带电路（单独订购，请参阅第 13 页）
5 拆下线圈所需的空间
6 拆下配合连接器所需的空间
7 注意！
在二位二通和二位三通方向座阀上，油口 B 作为盲孔提
供。在二位二通方向座阀上，油口 T 是内部堵塞的。
8 铭牌
9 油口 A，B 和 T 带相同的密封圈；
油口 P 的密封圈
10 油口安装面符合 DIN 24340 结构形式 A（不
带定位孔），或者符合 ISO 4401-03-02-0-05
和 NFPA T3.5.1 R2-2002 D03（带定位
孔，用于符合 ISO 8752-3x8-St 标准的定位销，
材料编号 R900005694，包括在供货范围内）
底板请参阅 RC 45052。
阀安装螺丝请参阅第 13 页。
1 线圈 "a"

•
