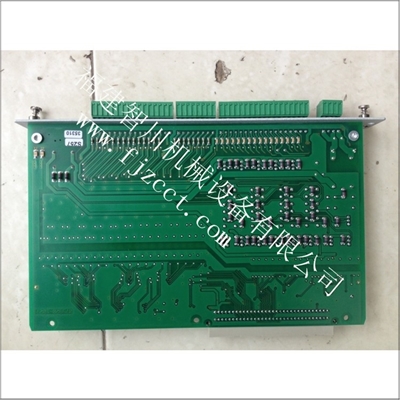

全新原装\力士乐\放大板\1070084007 E A-DISKR2R数字轴控制 HNC100 类型 VT-HNC100-1 和 VT-HNC100-2 组件系列 2X

特点
数字轴控制 HNC100 是闭环控制轴的可编程 NC 控制。它满
足控制液压驱动装置的特定要求，此外还可以实现对电气驱动
装置的控制。
至于抗干扰性，机械抗振性和抗冲击性以及气候抗耐性，
HNC100 专为在严苛的工业环境中使用而设计。它符合 EC 指
令（CE 标志）。
应用领域：
– 机床，塑料加工机，特殊机器
– 压力机
– 输送管路
– 轨道车辆
编程：
– 用户使用 PC 进行编程
– 具有子程序技术和条件跳转的 NC 语言
– 功能序列的单独 NC 程序
– 对几个 HNC100 进行参数设置的局部 CAN 总线

操作：
– 轻松管理 PC 上的数据
过程接口：
– 每个有 8，16 或 24 位数字输入和输出
– 借助 WIN-PED 5 总线管理器，轻松配置现场总线连接
液压轴：
– 测量系统：
? 增量或绝对量（SSI）
? 模拟 0 到 ±10 V 和 4 到 20 mA
? 参考电压 ±10 V
– 电压或电流控制变量输出
– 可自由配置控制器型号
? 位置控制器，压力/力控制器
? 限位制动
? 交替控制（位置/压力）
? 对 2 个轴的同步控制

所需附件：
– 接口电缆：电缆线组 VT15300-1X/03,0/，长度 3 m，可应要
求提供更多的长度，
材料编号：R900842349
– 用于串行接口的可选 USB 适配器，
VT-ZKO-USB/S-1-1X/V0/0，
材料编号：R901066684

标准类型
类型材料编号
VT-HNC100–1–2X/W-08-0-0 R900955334
VT-HNC100–1–2X/W-08-P-0 R900958999
VT-HNC100–2–2X/W-16-P-0 R900724314

配置
HNC100 的操作基于应用特定数据集的创建。这些数据集在
PC 上生成，然后通过串行接口发送到 HNC100。用户程序与
数据集的组合称作"项目"。软件配置遵循确定的步骤：
1. 要由 HNC100 执行的任务将在流程图中定义。该定义还引用
输入和输出以及所用参数的含意。
2. 序列图表的功能必须以 NC 命令序列的形式实现。
3. 机器数据（传感器和控制器的选择）和 NC 程序的参数必须
加以定义。
4. 该数据将发送到 HNC100。
5. 设置和程序序列在机器上进行优化。
PC 程序 "WIN-PED 5"
PC 程序 "WIN-PED 5" 有助于用户执行配置任务。它用于
HNC100 编程，设置和诊断。
功能范围：
– 在线或离线设置机器数据的便捷对话功能
– 带有集成语法检查和程序编译器的 NC 编辑器
– 支持定义 NC 程序中使用的参数
– 在线设置参数值的对话窗口
– 用于显示过程数据，数字输入，输出和标志的综合选项
– 通过选择触发器选项记录和用图形表示多达四个过程变量
– 特殊功能图形定义的对话（通过多边形确定功能）
系统要求：
– IBM PC 或兼容的系统
– Windows 2000 或 Windows XP
– RAM（建议：256 MB）
– 60 MB 可用硬盘空间
在 HNC100 中存储 R 参数的注意事项：
由于写访问次数太多而损坏内存（EEPROM）！
当勾选"保存在 EEPROM 中"复选框（WIN-PED 菜单：R 参数）
时，您将写入内存（EEPROM）。因为每个 EEPROM 在其元
件损毁之前只允许次数有限的写访问，您应确保此类写访问的
次数是有限的。
有关供给范围的信息：
供给范围内不包括 PC 程序 "WIN-PED 5"。可在 Internet 上免
费下载该程序！

详细请来电来函咨询

模拟量位置控制模块  类型 VT-MACAS-...  组件系列 1X
首选类型
放大器类型物料号
VT-MACAS-500-10/V0 0811405139
VT-MACAS-500-10/V0/I 0811405140
液压组件，
轴控制 = A
类型
控制器 = C
控制
模拟 = A
功能，
位置控制 = S
选项
不带 = 标记
带电压输入型号
I = 带电流输入型号
客户定制型号
V0 = 标准样本型号
1X = 组件系列 10 至 19
（10 至 19：技术数据和插脚分配不变）
以下类型的序列号
500 = 无阀放大器功能的标准型号

技术数据（有关超出这些参数范围的应用，请向我们咨询！）
电源电压
（8），（9）
公称电压 24 V =
电池电压 21...40 V，
整流后的交流电压 Ueff = 21...28 V
（单相，全波整流器）
最大电流消耗 mA 200
信号输入
（1），（2）
VT-MACAS-500-10/V0 U控制：±10 V，差动放大器
Ri = 100 kΩ
VT-MACAS-500-10/V0/I I控制：4...20 mA Rsh = 200 Ω
实际值信号
（3），（4）
VT-MACAS-500-10/V0 U实际：±10 V，差动放大器
Ri = 100 kΩ
VT-MACAS-500-10/V0/I I实际：4...20 mA Rsh = 200 Ω
阀信号
（5），（6，（7））
UV = ±10 V（最大10 mA）或
IV = 4...20 mA（中间 12 mA）
补偿阶跃信号可关闭；
在 ±4 % 的范围内有效
使能信号（10） V = 8.5...40
错误消息（11） 无错误：24 V正常（UB）最大50 mA
错误：< 2 V
IN POS 信号（12） IN POS：24 V正常（UB）最大50 mA
非 IN POS：< 2 V
斜坡范围I：0.1 ...1 s
II：1 ...10 s
面积比调节
AK ：AR
最小 1:1；最大 1:4
实际值调节零电位：–5...10 %
增益：50...110 %
控制器类型位置：PT1
速率：PI
阀电位 % ±5
主要特点– 可切换，从位置到速度控制
– 可切断的位置窗口
– 面板上的测试点
– 防短路接口
格式/设计 mm （86 x 110 x 95.5）/模块
安装符合 EN 60715 的礼帽式导轨 TH35-7,5 或 G 导轨 G32
连接连接器 + 端子
环境温度 °C 0...+70
存储温度范围 °C –20...+70
重量 m 0.38 kg


功能
应用
通过此控制器模块，可实现集成模拟位置测量系统（电位
计）的博世力士乐伺服液压缸的简单位置或速度控制。因为
整个信号处理都为模拟进程，并且模块仅设计了实现闭环控
制必须的要素。因此可以实现较低的驱动器成本。此外，模
块具有可内部切换到速度控制模式（面板操作）的特性，在
不同的情况下，根据命令值和实际值为电压型或者电流型信
号，分别有不同的产品型号相对应。
位置控制
位置的控制值和实际值将进行比较，经控制器计算后的偏差
将被传送至阀放大器。如果输入信号突然发生变化，系统将
使用最大程度的动态功能进行反应。对负载进行加速或制动
的时间由可用的功率增益或系统增益进行限制。由于使用斜
坡功能作为输入值，负载将更加平稳的运动。

（有关超出这些参数范围的应用，请向我们咨询！）

•
