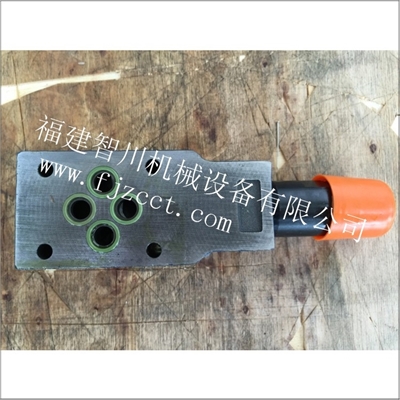

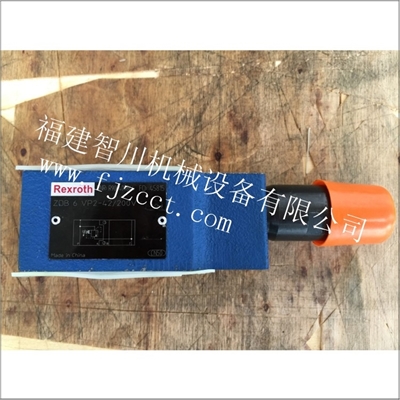

全新原装\力士乐\电磁阀\ZDB6VP2-42 200V先导式溢流阀
ZDB型和Z2DB型
公称规格尺寸6
组件系列4X
最大工作压力315bar
最大流量60L/min

特点
–叠加阀
–油口连接位置符合DIN24340结构形式A规定（不带定位销），（标准）
–油口连接位置符合ISO4401-03-02-0-94标准（带定位销），（订货代码.../60）
–4个压力级
–5个油路选项
–带1个或2个压力阀阀芯
–4个用于调节压力的调节元件，可选：
?旋钮
?六角套筒和保护帽
?带刻度可锁定旋钮
?带刻度旋钮
材料编号为R900008158包括在供货范围内
定位销符合ISO8752-3x8-St标准，材料编号为
R900005694（单独订购）
ZDB6VA2-4X/100VR900409889
ZDB6VA2-4X/200VR900409886
ZDB6VA2-4X/315VR900409893
ZDB6VB2-4X/200VR900409854
ZDB6VB2-4X/315VR900409896
ZDB6VP2-4X/50VR900409847
ZDB6VP2-4X/100VR900409933
ZDB6VP2-4X/200VR900409844
ZDB6VP2-4X/315VR900409898
Z2DB6VC2-4X/200VR900411312
Z2DB6VC2-4X/315VR900411318
Z2DB6VD2-4X/100VR900411317
Z2DB6VD2-4X/200VR900411314
Z2DB6VD2-4X/315VR900411357
功能，剖面
ZDB和Z2DB型的压力阀是先导式溢流阀，而且是叠加阀板
设计。
这些阀用于限制液压系统内的压力。
它们的基本构成是外壳（7）与一个或两个溢流阀阀芯。
系统压力由调节元件（4）设定。
休眠时，阀是关闭的。油口A处的压力作用于滑阀（1）。同
时，压力经节流孔（2）作用于滑阀（1）的弹簧负载侧，并
经节流孔（3）作用于先导座（6）。如果油口A处的压力上
升并超过弹簧（5）上设定的值，则先导座（6）开启。
这样，流体便可以从滑阀（1）的弹簧负载侧，经节流孔
（3）和通道（8）流入油口T。所产生的压降使滑阀（1）移
动，从而打开A至T的连接，同时维持弹簧（5）处设定的
压力。
先导油从两个弹簧室经油口T由外部回油。
ZDBYD/Z2DBYD型Rexroth博世力士乐直动式溢流阀详细介绍说明：
通径(NG)是6和10，
公称压力315bar，
最大体积流量60和120L/min,；
Z叠加阀，2是带有两个压力阀芯，
DB溢流阀，Y安装孔符合ISO4401，
喷射方向从R至，P-T=P,A-P=A,B-T=B,A-T以及B-T=C,A-B以及B-A=D；
它的调节元件：带内六角的套筒是2，旋钮，可锁闭，带刻度是3,；
系列是1X，
最大调节压力：80,160,315bar；
V=FPM-密封件；无标志=安装孔符合ISO4401，
60=安装孔符合ISO4401带定位孔。

•
