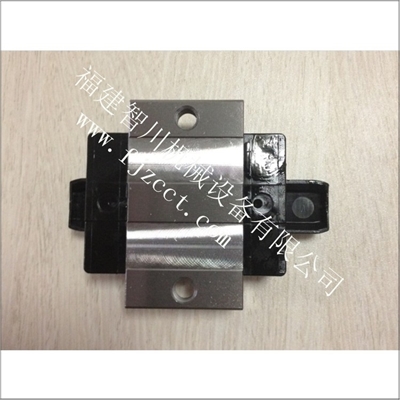

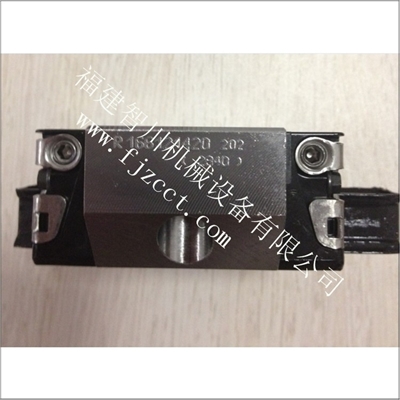

全新原装\力士乐\导轨和阀块\R166121420
目录
产品介绍
滚珠滑块产品一览，额定载荷与转矩
滚珠导轨产品一览，导轨长度
一般技术数据和计算
选择标准
类型与款式
系统的预紧
精度等级
滚珠链
密封
材料
钢制标准滚珠滑块
产品介绍
订购示例
FNS – 法兰型 标准长 标准高
FLS – 法兰型 长 标准高
FKS – 法兰型 短 标准高
SNS – 窄型 标准长 标准高
SLS – 窄型 长 标准高
SKS – 窄型 短 标准高
SNH – 窄型 标准长 高
SLH – 窄型 长 高
FNN – 法兰型 标准长 低
FKN – 法兰型 短 低
SNN – 窄型 标准长 低
SKN – 窄型 短 低
钢制重载滚珠滑块
FNS
FLS
SNS
SLS
SNH
SLH
钢制高精度滚珠滑块
产品介绍
比较
常规的滚珠滑块
高精度滚珠滑块
摩擦力波动
运行精度
FNS, FLS
SNS, SLS
SNH, SLH
应用示例
钢制高速滚珠滑块
产品介绍
FNS
SNS
钢制超级滚珠滑块
产品介绍
FKS
SKS
铝制滚珠滑块
产品介绍
FNS
SNS
耐腐蚀滚珠滑块
Resist NR产品介绍
Resist NR标准滚珠滑块
FNS, FLS
FKS, SNS
SLS, SKS
Resist NR II产品介绍
Resist NR II标准滚珠滑块
FNS
SNS
Resist CR产品介绍
Resist CR标准滚珠滑块
FNS, FLS
SNS, SLS
SNH, SLH
FNN, FKN
SNN, SKN
Resist CR重载滚珠滑块
FNS, FLS
SNS, SLS
SNH, SLH
Resist CR超级滚珠滑块
FKS, SKS
钢制标准滚珠导轨
SNS滚珠导轨产品介绍
订购示例
配用防护带和防护带扣的SNS
配用防护带和防护端盖的SNS
配用塑料孔盖的SNS
配用钢制孔盖的SNS
从下面用螺栓安装的SNS
耐腐蚀滚珠导轨
Resist NR II产品介绍
Resist NR II滚珠导轨
Resist CR产品介绍
Resist CR滚珠导轨
V型滚珠导轨
V型SNS导轨产品介绍
无安装孔的SNS
安装和安装公差
钢制和Resist CR宽滚珠导轨导向系统
BNS滚珠滑块产品介绍
BNS – 宽型 标准长 标准高
BNS滚珠导轨产品介绍
订购示例
配用塑料孔盖的BNS
配用钢制孔盖的BNS
从下面用螺栓安装的BNS
滚珠滑块和滚珠导轨配件
滚珠滑块配件产品介绍
滚珠滑块配件
滚珠导轨配件产品介绍
滚珠导轨配件
配件，夹持与制动元件
液压夹持和制动元件产品介绍
KBH
KBHS
夹持和制动元件提示信息
液压夹持元件产品介绍
技术数据和计算
KWH
气动夹持和制动元件产品介绍
MBPS
TKPS
UBPS
气动夹持元件产品介绍
MK
MKS
LCP
LCPS
手动夹持元件与垫板产品介绍
HK
垫板
配件，齿轮齿条传动系统
齿轮齿条传动产品介绍
组合选择
斜齿啮合齿条
可调节齿隙的高性能伺服齿轮传动装置
交流伺服电机MSK
技术数据和计算
润滑和安装
一般产品介绍
钢制超级滚珠滑块，具有新的滚珠入口
几何形状
供货款式：
- FKS – 法兰型 短 标准高
- SKS – 窄型 短 标准高
详细信息
FKS SKS
用于滚珠滑块的双唇密封件(DS)
滚珠导轨导向系统在有金属切屑、木屑、金属切削液等严重污染环境下应用时使用。
详细信息
钢制高精度滚珠滑块
滑块运行精度进一步提高。与此同时，摩擦力的波动以及摩擦力的大小进一步减小。
详细信息
高精度滚珠滑块常规滚珠滑块安装于矿物铸件上的滚珠导轨对于这种带有预置金属锚钉的矿物铸件安装面，具有平底面的滚珠导轨更加容易安装。由于接触面积增加了50%，所以，滚珠导轨与矿物铸件成型支承面之间的压力会降低。同样适用于标准应用。
规格25 – 45可询问订购。
详细信息
突出的性能
用具有可换性的标准元件，构建您所需的紧凑的线性运动导向系统力士乐生产的滚珠导轨及滑块具有很高的精度，尤其是滚道区域，所以每个元件可以随时互换，从而实现了在各个精度等级内的任意组合。同时实现了全球独一无二的高标准的产品物流管理。每个元件可以单独订购及保存。导轨的两个侧面皆可用作参考边。优点在四个主要承载方向上具有相同的承载能力低噪音，最佳的运行状态极好的动态特性：
速度：Vmax可达10m/s
加速度：amax = 500m/s2
润滑周期可达数年
带有内置储油槽，最大程度降低油润滑系统的耗油量1)
所有侧面均有带金属螺纹的润滑接口1)
无限的互换性；不同款式的滚珠导轨和滑块可以互相组合
带预紧的O型布置，实现最佳的系统刚性
使用超级滑块，实现对安装误差的最佳补偿
铝制滚珠滑块的重量减少60%(与钢制滚珠滑块相比)
其它优点
可与力士乐滚柱导轨导向系统以及力士乐的eLINE滚珠导轨导向系统相互兼容可选配无磨损的集成式感应测量系统多种配件可选加装件可以从滚珠滑块的上面或下面通过螺纹连接安装1)
滑块中间有两安装孔用于附加螺栓固定，可提高系统在上提及侧向载荷作用下的刚度1)端面安装螺纹孔用于安装各种附件所有载荷方向上都具很高的刚度，允许每根导轨上单滑块的应用集成式全密封高转矩承载能力理想的滚珠入口区几何形状以及大数量的滚珠，降低了弹性波动优化的滚珠循环与滚珠和滚珠链导向，确保了运行平稳顺畅各种不同的预紧等级防腐保护(选配) 1)
Resist NR:
滚珠滑块体采用符合DIN EN 10088的耐腐蚀钢材制成
Resist NR II:
滚珠滑块体、滚珠导轨以及所有钢制部件采用符合DIN
EN 10088要求的耐腐蚀钢材制成
Resist CR:
钢制滚珠滑块体和滚珠导轨，表面带亚光银色防腐硬铬镀层1) 取决于具体的型号所有可供货滚珠滑块及滚珠导轨的类型代码
FNS=法兰型 标准长 标准高
FLS=法兰型 长 标准高
FKS=法兰型 短 标准高
FNN=法兰型 标准长 低
FKN=法兰型 短 低
SNS=窄型 标准长 标准高
SLS=窄型 长 标准高
SKS=窄型 短 标准高
SNH=窄型 标准长 高
SLH=窄型 长 高
SNN=窄型 标准长 低
SKN=窄型 短 低
BNS=宽型 标准长 标准高
