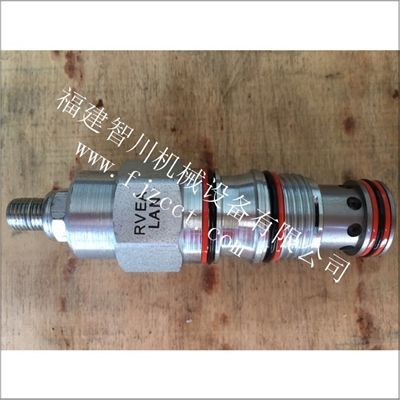

厦门供应插装阀-SUN品牌\RVEA-LAN
型号 RVEALAN
外接口控制, 先导控制式, 平衡滑阀 溢流阀
流量: 120 L/min. | 孔型: T-2A

技术特性
外接口控制，先导控制式，平衡滑阀结构溢流阀为常闭压力调节阀。当进口（口1）压力达到阀设定值，阀开始向油箱（口2）溢流，节流以调节压力。此类阀在主级活塞和先导级之间提供了一个外接口（口3），可以接入其它先 导级控制阀或2通阀实现远程控制。此类阀压力调节精度高，压力波动随流量变化小，并且调节平稳，噪声小，响应速度适中。
口3（外接口）处的远程先导溢流阀可以控制此阀压力低于设定值。
可在口2接受最大压力；适合应用在交叉端口的溢流油路中。如果应用在交叉端口的溢流油路中，请考虑滑阀泄漏。
主级的阻尼孔被150微米的不锈钢滤网保护。
因为滑阀的泄漏，不适合使用在负载锁紧应用中。
油箱口（口2）处的背压直接以1:1的比例增加到阀的设定值上。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。
技术数据
插孔 T-2A
系列 2
通流能力 120 L/min.
工厂默认的设定值 15 L/min.
最大操作压力 350 bar
控制先导流量 0,16 - 0,25 L/min.
额定响应时间 10 ms
110 SUS (24 cSt)下的最大泄漏 50 cc/min.@70 bar
调节——顺时针调节的圈数，顺时针增加设定值。 5
阀头部安装六角尺寸 28,6 mm
阀安装扭矩 61 - 68 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.29 kg.
Seal kit - Cartridge Buna: 990-202-007


•
