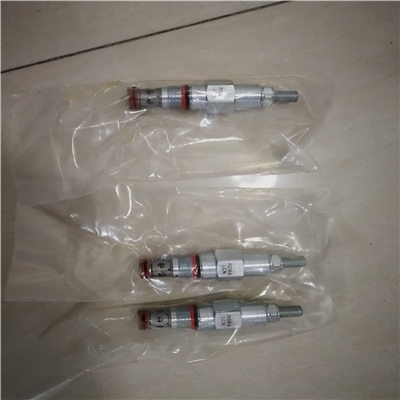

厦门供应插装阀-SUN品牌\RDBA LCN
插装阀»压力控制阀»溢流阀
型号
RDBALDN
380
直动式 溢流阀
流量: 45 L/min. | 孔型: T-162A

直动式溢流阀为常闭压力限制阀，常用来保护液压元件，以防止其受瞬态压力的冲击。当压力在进口（口1）达到阀的设定值，阀开始向油箱（口2）溢流，节流以限制压力上升。此类阀调节平稳、噪声小，基本为零泄漏，抗油 污能力强，防堵塞并且响应速度快。

所有2口溢流阀（除了先导溢流阀）在尺寸和功能上可互换（如：给定的外形结构尺寸阀拥有相同的流道，相同的插孔）。
可在口2接受最大压力；适合应用在交叉端口的溢流油路中。
调节螺杆的密封暴露在系统压力下。这意味着只有当压力被移除时，此阀才可被调节。设定流程为；检查设定，移除压力，调节阀，检查新设定。
此阀对变动的油液温度和油液污染不敏感。
选择溢流阀的弹簧范围时，为确保最大的可重复性，目标溢流设定值要接近最小和最大压力的中间范围。
适合使用在负载锁紧应用中。
油箱口（口2）处的背压直接以1:1的比例增加到阀的设定值上。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

插孔 T-162A
系列 0
通流能力 45 L/min.
工厂默认的设定值 15 L/min.
最大操作压力 350 bar
额定响应时间 2 ms
回座时最大泄漏 0,7 cc/min.
复位 >85% of setting
调节——顺时针调节的圈数，顺时针增加设定值。 5
阀头部安装六角尺寸 19,1 mm
阀安装扭矩 27 - 34 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.10 kg.
Seal kit - Cartridge Buna: 990-162-007
Seal kit - Cartridge Polyurethane: 990-162-002
Seal kit - Cartridge Viton: 990-162-006


•
