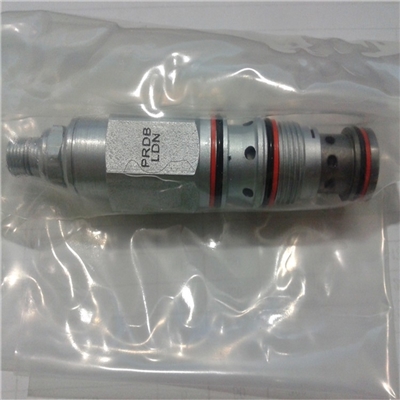

厦门供应插装阀-SUN品牌\PRDB-LDN
插装阀»压力控制阀»减压/溢流回路
型号
PRDBLSN
581
直动式, 减压/溢流阀
流量: 40 L/min. | 孔型: T-11A

直动式溢流型减压阀将进口（口2）高压主油路压力调节减至口1所需的减压压力，同时具备从口1到油箱（口3）的全流量溢流功能。此类阀的阻尼结构实现对高的减压力的稳定调节。

所有3口减压阀和减压/溢流阀在尺寸上可互换（如：给定的外形结构尺寸阀拥有相同的流道，相同的插孔）。考虑安装配置时，减压/溢流阀的回油路（口3）最好具有公称流量能力。
从减压压力口（口1）到进口（口2）的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流，可以考虑在油路中加入单向阀。
所有弹簧范围都用5000 psi (350 bar)进口压力来测试。
适合应用在蓄能器回路中，因为不会出现先导控制流量导致的减压次级回路泄漏。
直动式作用的概念在受污染系统中可提供更高的可靠性操作，特别是在闭死情况下。
与先导式操作阀不同，直动式阀在减压和溢流模式转换间会有过渡性的步进。步长约等于调节范围高端值的5%，这与阀的设定值无关。因此，此类阀不适合使用在负载保持应用中。
直动式版本比相应先导式操作类型具有更好的动态响应。
口3处的压力直接以1:1的比例增加到阀的设定值上，且压力不能超出5000 psi（350 bar）。
技术数据中标定的口3泄漏发生在进口压力为2000 psi (140 bar) 且阀设定在中间范围时。此泄漏直接与压降成正比并与油液粘度成反比。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

插孔 T-11A
系列 1
通流能力 40 L/min.
工厂默认的设定值 blocked control port (dead headed)
最大操作压力 350 bar
110 SUS (24 cSt)下的最大泄漏 30 cc/min.
调节——顺时针调节的圈数，顺时针增加设定值。 5
阀头部安装六角尺寸 22,2 mm
阀安装扭矩 41 - 47 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.19 kg.
Seal kit - Cartridge Buna: 990-011-007
Seal kit - Cartridge Polyurethane: 990-011-002
Seal kit - Cartridge Viton: 990-011-006


•

  哈威福建供应 HC24T 11-A4 320-VB01FM-N4N4-1-G24

  哈威福建供应\HC24T 11-A4 320-VB01FM-N4N4-1-G24

  价格：-

•

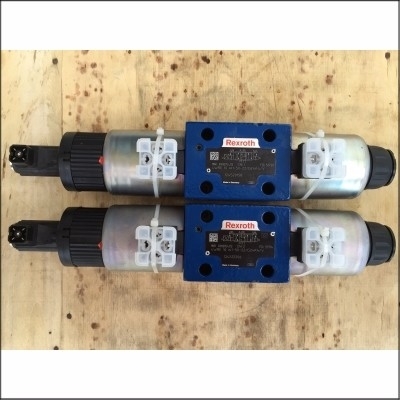

  力士乐比例阀4WRAE10E60-2X G24K31 F1V

  4WRAE10E60-2X G24K31 F1V

  价格：-

•

  电磁阀-哈威福建供应 PUMPK60N-047 RDN

  电磁阀-哈威福建供应\PUMPK60N-047 RDN

  价格：-

•

  威格士全新原装现货 DGMFN-3-Y-A2W-41

  威格士全新原装现货\DGMFN-3-Y-A2W-41

  价格：-

•

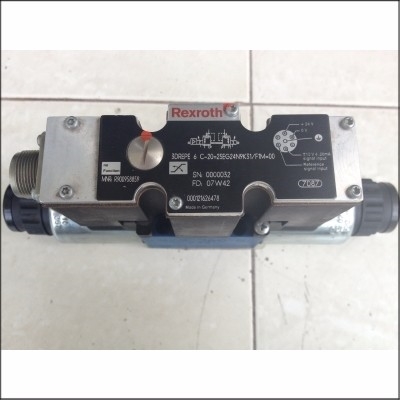

  力士乐比例阀4WRBA10EA75-2X G24K4 M-828
