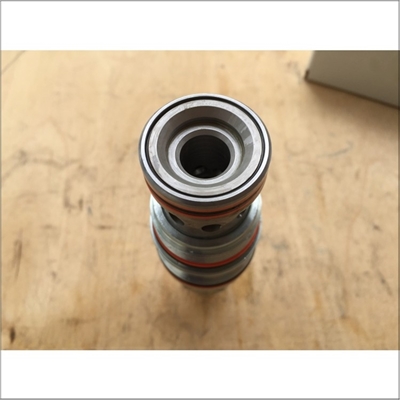

厦门供应插装阀-SUN品牌\PPHB-LBN
插装阀»压力控制阀»减压/溢流回路
型号
PPHBLBN
1300
先导控制式, 减压/溢流阀
流量: 160 L/min. | 孔型: T-17A

先导控制式，溢流型减压阀将进口（口2）高压主油路压力调节减至口1所需的减压压力，同时具备从口1到油箱（口3）的全流量溢流功能。

口3处最大压力不能超过3000 psi (210 bar)。
口3处的压力直接以1:1的比例增加到阀的设定值上，且压力不能超出3000 psi（210 bar）。
先导式操作减压，减压/溢流阀先天不是快速动作阀。如需极好的动态响应，可以考虑使用直动式阀。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
推荐的最大进口压力由调节范围决定。范围D, E, N和Q 是由进口和减压口间最大压力降2000 psi (140 bar)来测试。范围A, B和H是由进口和减压口间最大压力降3000 psi (210 bar)来测试。范围C和W是由进口最大压力5000 psi (350 bar)来测试。
先导式操作阀具有非常平坦的压力/流量特性，良好的稳定性和极低的滞回。
从减压压力口（口1）到进口（口2）的反向液流可能导致主阀芯关闭。如果油路中需要反向自由流，可以考虑在油路中加入单向阀。
如果先导流量消耗很关键，可以考虑使用直动式减压/溢流阀。
所有3口减压阀和减压/溢流阀在尺寸上可互换（如：给定的外形结构尺寸阀拥有相同的流道，相同的插孔）。考虑安装配置时，减压/溢流阀的回油路（口3）最好具有公称流量能力。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

插孔 T-17A
系列 3
通流能力 160 L/min.
工厂默认的设定值 blocked control port (dead headed)
最大操作压力 350 bar
控制先导流量 0,25 - 0,33 L/min.
调节——顺时针调节的圈数，顺时针增加设定值。 5
阀头部安装六角尺寸 31,8 mm
阀安装扭矩 203 - 217 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.56 kg.
Seal kit - Cartridge Buna: 990-017-007
Seal kit - Cartridge Polyurethane: 990-017-002
Seal kit - Cartridge Viton: 990-017-006


•
