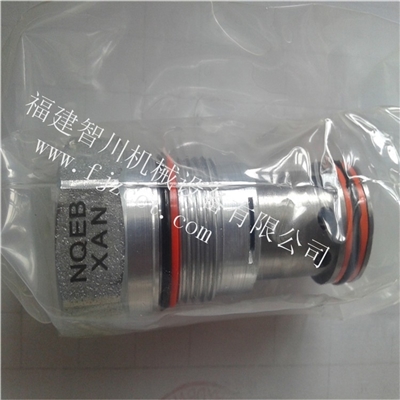

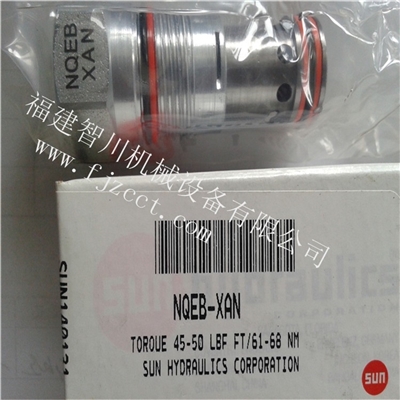

厦门供应插装阀-SUN品牌\NQEB-XAN插装阀»流量控制阀»针阀
型号
NFFDLIN
1181
全调型节流阀
流量: 530 L/min. (21,6 mm) | 孔型: T-18A

针阀为全调型节流口以用来调节流量。它们可在全闭与最大节流口直径之间无限调节。此类阀无压力补偿。它们可以用来做流量控制或者截止阀。

所有的2口流量控制阀在形状上和功能上都可以相互替换（例如对于一个给定结构下的相同的流道，相同的孔型）。但是，阀安装部分的外部尺寸将会相应不同。
由于针阀并不具备压力补偿的结构，固定的小孔将会使流量大小与1口，2口压差的平方根成比例。
平衡的调节结构可以保证在高压力情况下，亦可轻松调节。
锐边小孔的设计可以最大化地减小粘度对于流量变化的影响。
对于该阀，液流是双向的。推荐流向为1口流向2口，以此保证和其它流量控制阀的可替换性。
当调节杆旋至关闭位置，阀将没有泄漏。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。

插孔 T-18A
系列 4
通流能力 530 L/min. (21,6 mm)
最大操作压力 350 bar
调节——逆时针调节圈数——完全关闭到完全开启。 5
阀头部安装六角尺寸 41,3 mm
阀安装扭矩 475 - 508 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 1.24 kg.
Seal kit - Cartridge Buna: 990-018-007
Seal kit - Cartridge Polyurethane: 990-018-002
Seal kit - Cartridge Viton: 990-018-006

•
