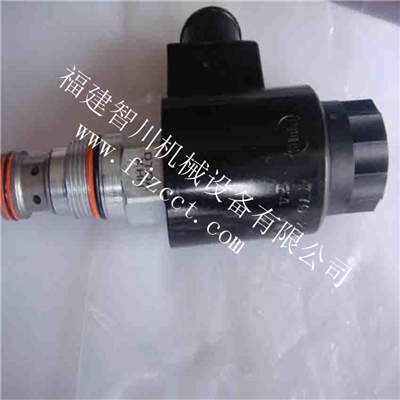

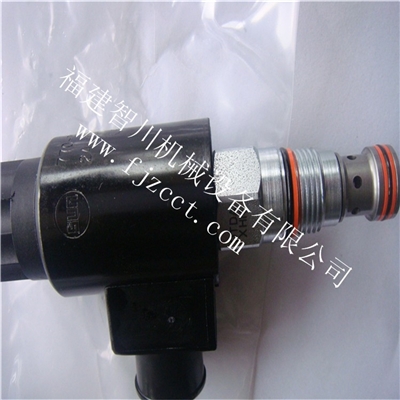

厦门供应插装阀-SUN品牌\DTDA-XHN插装阀»方向阀»2-通
型号
DTDAMCN224
750
2通, 直动式, 电磁操作锥阀方向阀
流量: 40 L/min. | 孔型: T-13A

此类2位2通电磁阀为直动式，锥阀结构。此阀有常开与常闭两种配置。由于锥阀结构，此阀泄漏极低。

电磁套筒组件的疲劳强度至5000 psi(350 bar)。
此阀可被直接驱动且不需要最小液压操作压力。
阀表现出极低的泄漏速率；小于10滴/分钟。@5000 psi（0,7 cc/min @ 350 bar）。
此阀有几种不同的手动紧急操作选项，包括无手动紧急操作。见以下可选选项。请注意：风雨线圈不兼容手动紧急操作功能。
当用常闭阀芯时，此阀适合负载锁紧应用。在动力源失效情况下，阀会返回到闭合位置。
带D或L控制的型号，手动重载中的止动机构是用来作临时驱动用途。
配置EPDM密封圈的插装阀可用在磷酸酯液压油系统。暴露在石油基液压油或润滑油脂中会损坏密封圈。
此阀采用湿式衔铁线圈设计。这意味着衔铁周围的工作流体介质将曝露在线圈所产生热场中。如果线圈长时间通电，这将是一个影响因素。一些液体，特别是水/乙二醇混合物，会在长时间高温下分解并形成凡立水，而这将会影响阀的功能。
不同的线圈接头与电压选项都是可选的，也同时可选带或不带浪涌保护。
线圈的独特电磁设计使电磁阀有更高的效率，单位瓦特产生高的阀芯驱动力，从而使阀有可靠的切换。
线圈可以和Sun的系列1电磁阀产品互换并可从另外一个方向上安装在套筒上。
线圈接头等级可提供至IP69K。请见单个线圈产品的详细产品说明。额外的风雨线圈和工具包可提供更完善的环境防护。
利用Sun浮动结构减少由于过量安装扭矩或插孔/插装阀加工误差带来的内部零件粘结的可能性。

插孔 T-13A
系列 1
通流能力 40 L/min.
最大操作压力 350 bar
额定响应时间 50 ms
110 SUS (24 cSt)下的最大泄漏 0,7 cc/min.@350 bar
切换频率 15000 cycles/hr
手动紧急操作需要的力 33 N/100 bar @ Port 1
手动紧急操作动作行程 2,5 mm
衔铁直径 19 mm
阀头部安装六角尺寸 22,2 mm
阀安装扭矩 41 - 47 Nm
型号重量 0.53 kg.
Seal and nut kit - Coil Viton: 990-770-006
Seal kit - Cartridge Buna: 990-413-007
Seal kit - Cartridge Polyurethane: 990-413-002
Seal kit - Cartridge Viton: 990-413-006

•
