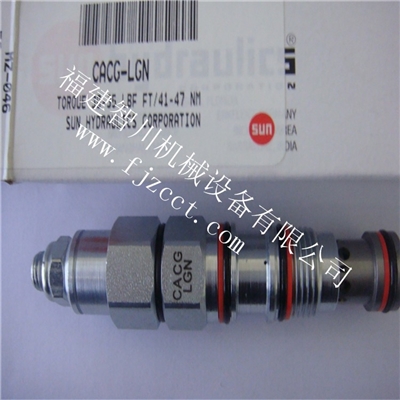

厦门供应插装阀-SUN品牌\CACG-LGN导压比3:1 , 带外接口 平衡阀 - 大气参考
流量: 120 L/min. | 孔型: T-2A
带先导协助开启的外接大气型平衡阀是用来控制超驰负载。它允许油液从方向阀（口2）到负载口（口1）单向自由流通，同时直动式，先导协助溢流阀功能可以控制从口1到口2的液流。口3的先导协助以先导比率的作用系数降低了溢流功能的有效设定值。因弹簧腔接大气，口2的背压不会影响阀的设定值。此阀还被称作运动控制阀或者越过中心阀。
平衡阀的设定值应该至少为负载压力值的1.3倍。
顺时针旋转调节将会减少设定，降低压力。
完全释压情况下，设定等于200psi（14bar）。
大约每4000次循环会产生1滴（0.07cc）的泄漏从先导区域流量弹簧腔。
标准设定下，阀的复位压力值高于阀开启值的85%。当设定值小于标准设定值，复位压力值的百分比将相应变小。
Sun的平衡阀可以被安装进执行器内部的安装孔，成为执行器的一部分，进而更加安全地保护回路。
这种阀在所有的口之间都完全密封。
和无外部泄流的相比，为保证机器工作平稳，外部泄流阀可以采用更低先导比保证机器。
3口外部泄流阀是一种通大气型的平衡阀，这是针对一些既有问题（误使用了无先导泄油阀）所采用的解决方案。这种阀经长时间使用会产生泄漏，同时弹簧腔也容易受潮。所以，对于新的方案，我们推荐采用四口先导泄油阀。
所有的3口平衡阀，负载控制阀，以及先导开启单向阀都结构上可以相互替换。（对同样的规格情况下，他们是相同流量路径相同孔型）
Sun浮动式的结构可以最大限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象。
插孔 T-2A
系列 2
通流能力 120 L/min.
先导比 3:1
最大设定时最大推荐负载压力 215 bar
最大设定 280 bar
工厂默认的设定值 30 cc/min.
回座时最大泄漏 0,3 cc/min.
单向开启压力 1,7 bar
调节——逆时针调节的圈数，逆时针增加设定值。 5
运行特性 标准
复位 >85% of setting
阀头部安装六角尺寸 28,6 mm
阀安装扭矩 61 - 68 Nm
调节螺栓的内六角尺寸 4 mm
Locknut Hex Size 15 mm
Locknut Torque 9 - 10 Nm
型号重量 0.38 kg.
Seal kit - Cartridge Buna: 990-302-007
Seal kit - Cartridge Viton: 990-302-006

•
