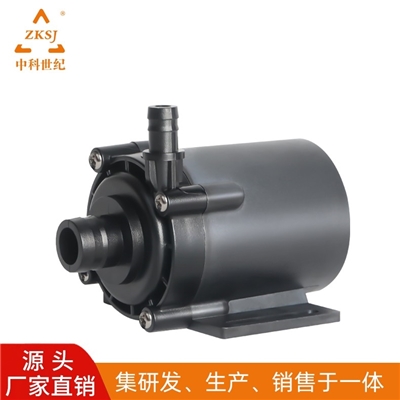

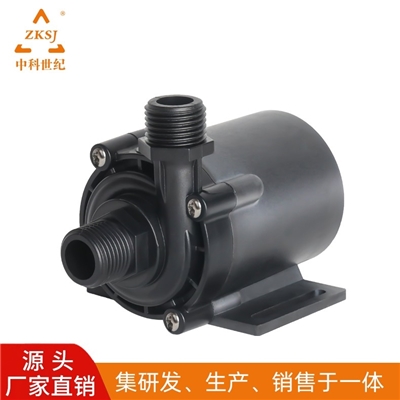

产品渲染图
驱动外置版 驱动内置版
产品特征
| 产品名称: | 无刷直流水泵DC55B | 重量： | 0.52kg |
| 型号： | DC55B | 寿命： | ≥30000h连续 |
| 防护等级： | IP68 | 颜色： | 黑色 |
| 认证： | CE,ROSH | 壳体材料： | PPS+30%GF |
| 噪音： | ≤35dB | 密封性： | ≥0.5MPa（5kg） |
| 绝缘等级： | H级（180°） | 工作原理： | 离心泵 |
| 用途： |
冷却循环散热系统 |
使用范围
|
使用液体类型： |
油性介质，水，酸碱盐以及其他流动性液体 |
使用液体温度： |
-30°—100°三相板内置非潜水/三相板外置潜水 |
|
调速方式： |
*PWM调速：幅值5V 50-800HZ 可定制 *0-5V调速 *电位器调速：电阻范围4.7K~20K |
使用电源类型： |
直流电源，太阳能板，蓄电池 |
基本参数（参数可以定制）
| 产品型号 |
DC55B-12120PWM DC55B-12120VR DC55B-12120VS DC55B-12120S |
DC55B-24120PWM DC55B-24120VR DC55B-24120VS DC55B-24120S |
DC55B-24160PWM DC55B-24160VR DC55B-24160VS DC55B-24160S |
DC55B-36160PWM DC55B-36160VR DC55B-36160VS DC55B-36160S |
PWM:PWM 调速（50-800HZ/ 5V） VR:电位器调速 VS:0~5V 模拟电压信号调速 S:固定转速 |
| 额定电压 | 12V | 24V DC | 24V DC | 36V | |
| 工作电压范围 |
9-12V |
9-30V |
9-30V |
9-40V |
此范围内，水泵能够正常工作 |
| 额定电流 |
3.5A(4.5A) |
1.4A(2.2A) |
2.7A(3.3A) |
1.8A(2.2A) |
封闭出水口电流（敞口抽水电流） |
| 输入功率 |
42W(54W) |
42W(54W) |
65W(80W) |
65W(80W) |
封闭出水口功率（敞口抽水功率） |
| 最大流量 |
2000L/H |
2000L/H |
2400L/H |
2400L/H |
敞口流量 |
| 最大扬程 |
12M |
12M |
16M |
16M |
静态扬程 |
| 最小输入电源 |
12V-5A |
24V-3A |
24V-4A |
36V-3A |
附加功能说明
|
卡死保护 |
卡死的时候水泵停止工作 |
缺水/空转保护 |
水泵缺水或者空转时水泵会循环的停转（8秒）运转（2秒），可定制保护策略 |
|
超载保护 |
当电压不稳定或者其他原因导致超过水泵额定功率，水泵停止运行 |
电源反接 |
电源正负极接反，水泵停止运行，重新接后，正常工作 |
|
水泵驱动器内置 |
 |
适合外置陆用场合 |
|
水泵驱动器外置 |
 |
适合温度高或者腐蚀溶液潜水安装 |
流量扬程曲线图
尺寸图
参数测试安装示意图
注意：本产品不具备自吸功能，因此在安装时，需要保证压盖型腔内具有足够的水，即安装时需要保证水泵中心位置低于水箱内液面，以保证水泵能够正常运行！
| 配件编号 | 配件名称 | 规格 | 材质 | 单位 | 定性 | 价格(元) | 库存 | 供货期 |
|---|
