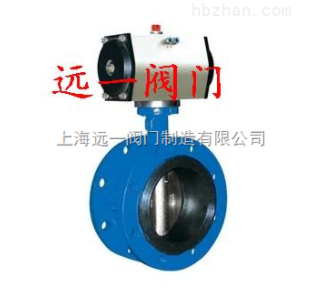

一、D641X气动法兰蝶阀用途及特点

D641X-10Q,D641X-16Q/C/P气动软密封法兰蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、医药、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、D641X气动法兰蝶阀采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、D641X气动软密封法兰蝶阀执行机构

采用新型系列AW型气动执行器：
基本设计：气动双气缸双活塞拔叉式传动机构；型号Ax=双作用式；型号AxS=单作用式（弹簧复位）。
回转角度：双作用式=90℃；单作用式=90℃；从两端可调节角度 -5O ～ +5O。
工作环境温度：-20℃ ～ 90℃。
气源压力：0.2 ～ 0.8Mpa（zui大1.0Mpa）。

四、D641X附件的选项

根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

五、D641X主要技术参数

六、D641X主要零件的材质

七、D641X密封材料选用和适用温度

八、D641X外形尺寸

•

  带双放散天然气球阀,带双放散燃气球阀Q367F-10C/16C/25/40

  Q367F-10C/16C/25/40

  价格：-

•

  装卸管总成YGB-25/40/64

  YGB-25/40/64

  价格：-

•

  燃气调压器（燃气调压阀）RTJ-GK型

  RTJ-GK型

  价格：-

•

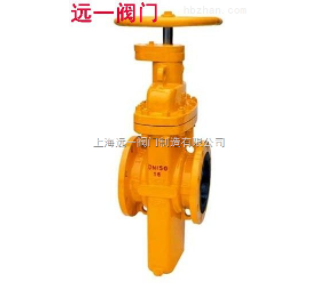

  燃气平板闸阀Z47F-10C/Z47F-16C

  Z47F-10C/Z47F-16C

  价格：-

•

  燃气球阀RQ41F-16C/RQ341F-16C/RQ347F-16C

  RQ41F-16C/RQ341F-16C/RQ347F-16C

  价格：-

•

  液化气法兰球阀Q41F-25/Q41F-40

  Q41F-25/40

  价格：-

•

  不锈钢燃气紧急切断阀ZCRB-16P

  ZCRB-16P

  价格：-

•

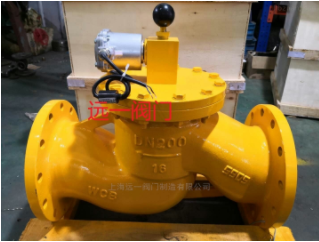

  电磁式煤气安全快速切断阀KD843X-1C/2.5C
