一、产品概述
本单公司生产的4DSY-I系列试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。
二、该泵系按水压试验要求而特殊设计。在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。则流量自动减少。所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。
三、4DSY-1系列试压泵性能参数表:
本试压泵适用于以水为介质或液压油为介质，对各种压力容器、管道、阀门、锅炉等进行压力试验，适用于化工、建筑、水暖石油、煤炭、冶炼、船舶等行业，变可作液压源提供所需压力。
另有超高压力100-300mpa可以定制生产。当开始使用时，或长时间停用再使用本泵时，首先开机利用集水块上开关件排气，待排气完气阀旋紧，便可投入正常工作。

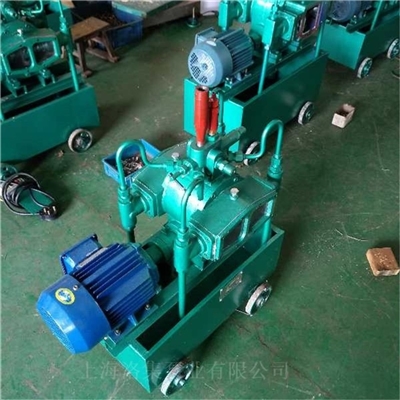

四．主要结构

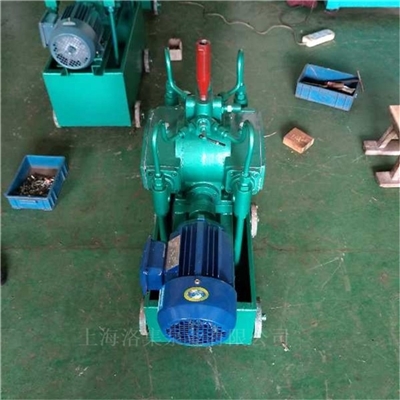

本泵为卧式四柱塞往复泵。电动机减速箱，传动箱，高、低压水缸、集水器、安全阀、水箱等主要部件组成，为了确保安全，装有安全调压阀，可根据被测件所需要进行调整。如测试压力超过被测试件额定值时，安全阀自动打开，满足测试压的安全可靠性。

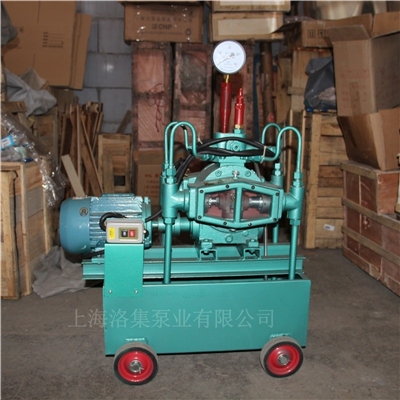

1.水箱 2.减速箱 3.传动箱 4.电动机 5.高压水缸 6.滑块 7.十字头8.截止阀
9.放水阀 10.压力表 11.安全阀 12.止回阀 13.低压水缸 14.液控阀
可下载附件查看详细结构图 。
五．安装与使用
本泵开箱后，首先仔细阅读说明书、理解、领会各项要求。应装上滚轮和压力表。将四只滚轮套在轮轴上（垫圈在滚轮两侧）穿好开口锁。压力表拧入上端压力表接头螺母上，使表面朝向便于观察的方向。 自集水器的工作接头至被试器件接好管路和电源线后,即可投入运行。
使用方法
1. 使用前的准备：
a、减速箱内加足润滑油，使油面达到油标中间。润滑油为黑色齿轮油（SYB1103-62S）。
b、两侧传动箱内加30机械油（GB443-64）。油面应略高于滑导架下部导轨面.并在使用时应及时补允。
c、水箱内加满洁净的试压用工作介质。液位以不超过液面计上端为宜，并在使用时应注意随时补充。试压用介质为水或粘度和水相近的油品，其温度应在5℃～60℃并宜略高于环境气温。
d、压力表的量程不应低于试验压力的1.5倍，如本泵配带之压力表量程太大时，请另配合适的压力表。
e、被试器器中应预先放尽空气，以缩短试压时间。
f、开启放水阀，按下点动按钮，开泵空截试车，若无异常响声及阻滞现象，即可关闭放水阀，启动本泵试压。
2. 使用中注意事项: 接至泵的电源应装有熔断器，接线时必须使电源可靠接地，以策安全。
a、减速箱中油温不应超过80℃。
b、工作中如发现泵或其它部分有明显渗漏现象，应停机卸压进行检修及时排除。
c、当泵的排出压力达到或接近试验压力时应先停机，再点加压，
此时截止阀自动关断泵与被试系统并保压。
d、安全阀不能当作溢流阀使用，不能调高，也不宜调低，试压时如欲保持固定的某一试验压力时，建议在管路上另装溢流阀。
e、在对低压器件（Pg≤1.6Mpa）进行试压时可将液控阀的动作压
力适当调低；卸下液控阀下面的盖形螺母，拧松锁紧螺母、再适当
拧松调整螺钉以放松弹簧，即可使其动作压力降低。
注意：液控阀的动作压力不能高于1.6Mpa。
f、如被器件的容积很小，升压太快时，可将液控阀的动作压力调低，则试压时仅由用高压水缸工作，可使升压速度降低（当试验压力稍高于1.6Mpa）。若仍嫌升压太快，应将多个被试器件联接在一起试压，或另选流量更小的泵。
3．试压泵联接尺寸
在泵的集水器中间，装有工作接头，外螺纹M22×1.5（见图1）
六、一般故障及排除方法
七、维护和保养
1． 泵外表，减速箱和传动箱内的润滑，及水箱中的试压介质必须保持清洁，不允许有污物或其它杂物。
2． 新泵第一次用的润滑油工作56小时后应当更换，以后每工作500小时左右更换一次。
3． 长期停用的泵，应经防腐处理，先把试压介质排净，并抽灌一次防锈油或防锈水。未涂漆的另件外表应涂机油防锈。
4． 经常注意泵的蜗杆蜗轮副的轴向间隙，蜗杆为0.04—0.07,蜗轮为0.05—0.10,如不符合此值，需调整通闷盖或侧盖纸垫。
5． 在环境温度0℃以下使用，工作介质为水时应添加防冻剂，建议采用变性酒精为防冻剂，配比列于表1。

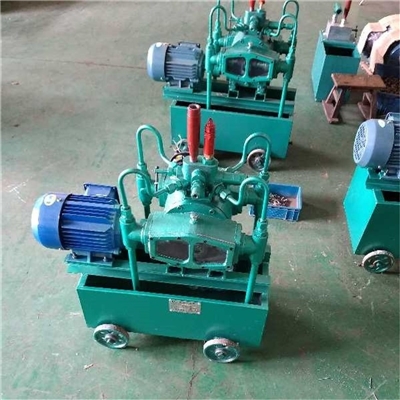

整台装在水箱上，水箱盖兼作底座，水箱下有滚轮。使泵能灵活移动。电动机与减速箱一起装在水箱盖上，籍挠性爪型联轴器相连接，减速箱系蜗杆蜗轮传动，速比为3：41。
蜗轮轴两端有互成180度的偏心轴,通过两侧传动箱内的滑块与十字头机构,将旋转运动转变为往复直线运动.传动箱两端各装有高、低压水缸。十字头上所装的柱塞在水缸内往复运动。实现泵的交替吸入和吐出过程。
在柱塞往复作用下，四只水缸内的工作容积不断发生变化，当柱塞为吸入行程时，随水缸内工作容积的增大。造成缸内真空，水箱内的工作介质在大气压力的作用下。通过滤网进水管及进水阀进进入水缸内。当柱塞为吐出行程时进水阀关闭，出水阀被顶开，工
作介质经过出水管汇集于集水器。然后输送到被试器件内，直至达
到所需的试验压力，实现试压的目的。
集水器是本泵的控制枢纽，除汇集工作介质外，还能起到控制，测量和保护作用。集水器内设有止回阀，截止阀，安全阀，放水阀及连接输出接管的工作接头，并装有压力表，止回阀可以将高、低压缸间的通道截断，使两只低压水缸互通以后与高压缸隔离。截止阀是泵与被试器件间的总控制阀，当被试器件内的压力升到试验压力时，即应停机，此时，泵与被试器件自动切断保压,然后进行检验。试压完毕后，开启放水阀卸荷，将工作介质放回水箱内。安全阀是本泵液力端的过截保护装置，当泵的排出压力达到安全阀的开启压力时，即能排放工作介质，使泵不致过截。
集水器上装有压力表，当被试器件达到试验压力，停机关闭截止阀后，压力表扔指示试验压力。
本单公司生产的4DSY-I系列试压泵是专供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在国防科研重点开发项目中应用。为我国重大的科研项目地下如：高压爆破试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了重大贡献。
二、该泵系按水压试验要求而特殊设计。在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。则流量自动减少。所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。
三、4DSY-1系列试压泵性能参数表:
| 型号 | 压力 | 流量 | 配套电机 | 毛重 | 尺寸 | ||
| Model | Pressure | Flow volume | Mating electic | G.W. | Meas | ||
| (Mpa) | (L/H) | machine | (Kg) | (mm) | |||
| 高压 | 低压 | 型号 | 功率 | ||||
| High Pressure | Low Pressure | Model | Power(KW) | ||||
| 4DSY-I型180/4 | 4 | 180 | 362 | Y90L-4 | 1.1 | 116 | 740*370*890 |
| 4DSY-I型146/6.3 | 6.3 | 146 | 328 | Y90L-4 | 1.1 | 116 | 740*370*890 |
| 4DSY-I型104/10 | 10 | 104 | 286 | Y90L-4 | 1.1 | 116 | 740*370*890 |
| 4DSY-I型65/16 | 16 | 65 | 247 | Y90L-4 | 1.1 | 116 | 740*370*890 |
| 4DSY-I型40/25 | 25 | 40 | 222 | Y90L-4 | 1.1 | 116 | 740*370*890 |
| 4DSY-I型29/40 | 40 | 29 | 211 | Y90L-4 | 1.5 | 116 | 740*370*890 |
| 4DSY-I型21/63 | 63 | 21 | 203 | Y90L-4 | 1.5 | 116 | 740*370*890 |
| 4DSY-I型14/80 | 80 | 14 | 196 | Y90L-4 | 1.5 | 116 | 740*370*890 |
另有超高压力100-300mpa可以定制生产。当开始使用时，或长时间停用再使用本泵时，首先开机利用集水块上开关件排气，待排气完气阀旋紧，便可投入正常工作。
四．主要结构
本泵为卧式四柱塞往复泵。电动机减速箱，传动箱，高、低压水缸、集水器、安全阀、水箱等主要部件组成，为了确保安全，装有安全调压阀，可根据被测件所需要进行调整。如测试压力超过被测试件额定值时，安全阀自动打开，满足测试压的安全可靠性。
1.水箱 2.减速箱 3.传动箱 4.电动机 5.高压水缸 6.滑块 7.十字头8.截止阀
9.放水阀 10.压力表 11.安全阀 12.止回阀 13.低压水缸 14.液控阀
可下载附件查看详细结构图 。
五．安装与使用
本泵开箱后，首先仔细阅读说明书、理解、领会各项要求。应装上滚轮和压力表。将四只滚轮套在轮轴上（垫圈在滚轮两侧）穿好开口锁。压力表拧入上端压力表接头螺母上，使表面朝向便于观察的方向。 自集水器的工作接头至被试器件接好管路和电源线后,即可投入运行。
使用方法
1. 使用前的准备：
a、减速箱内加足润滑油，使油面达到油标中间。润滑油为黑色齿轮油（SYB1103-62S）。
b、两侧传动箱内加30机械油（GB443-64）。油面应略高于滑导架下部导轨面.并在使用时应及时补允。
c、水箱内加满洁净的试压用工作介质。液位以不超过液面计上端为宜，并在使用时应注意随时补充。试压用介质为水或粘度和水相近的油品，其温度应在5℃～60℃并宜略高于环境气温。
d、压力表的量程不应低于试验压力的1.5倍，如本泵配带之压力表量程太大时，请另配合适的压力表。
e、被试器器中应预先放尽空气，以缩短试压时间。
f、开启放水阀，按下点动按钮，开泵空截试车，若无异常响声及阻滞现象，即可关闭放水阀，启动本泵试压。
2. 使用中注意事项: 接至泵的电源应装有熔断器，接线时必须使电源可靠接地，以策安全。
a、减速箱中油温不应超过80℃。
b、工作中如发现泵或其它部分有明显渗漏现象，应停机卸压进行检修及时排除。
c、当泵的排出压力达到或接近试验压力时应先停机，再点加压，
此时截止阀自动关断泵与被试系统并保压。
d、安全阀不能当作溢流阀使用，不能调高，也不宜调低，试压时如欲保持固定的某一试验压力时，建议在管路上另装溢流阀。
e、在对低压器件（Pg≤1.6Mpa）进行试压时可将液控阀的动作压
力适当调低；卸下液控阀下面的盖形螺母，拧松锁紧螺母、再适当
拧松调整螺钉以放松弹簧，即可使其动作压力降低。
注意：液控阀的动作压力不能高于1.6Mpa。
f、如被器件的容积很小，升压太快时，可将液控阀的动作压力调低，则试压时仅由用高压水缸工作，可使升压速度降低（当试验压力稍高于1.6Mpa）。若仍嫌升压太快，应将多个被试器件联接在一起试压，或另选流量更小的泵。
3．试压泵联接尺寸
在泵的集水器中间，装有工作接头，外螺纹M22×1.5（见图1）
六、一般故障及排除方法
七、维护和保养
1． 泵外表，减速箱和传动箱内的润滑，及水箱中的试压介质必须保持清洁，不允许有污物或其它杂物。
2． 新泵第一次用的润滑油工作56小时后应当更换，以后每工作500小时左右更换一次。
3． 长期停用的泵，应经防腐处理，先把试压介质排净，并抽灌一次防锈油或防锈水。未涂漆的另件外表应涂机油防锈。
4． 经常注意泵的蜗杆蜗轮副的轴向间隙，蜗杆为0.04—0.07,蜗轮为0.05—0.10,如不符合此值，需调整通闷盖或侧盖纸垫。
5． 在环境温度0℃以下使用，工作介质为水时应添加防冻剂，建议采用变性酒精为防冻剂，配比列于表1。
整台装在水箱上，水箱盖兼作底座，水箱下有滚轮。使泵能灵活移动。电动机与减速箱一起装在水箱盖上，籍挠性爪型联轴器相连接，减速箱系蜗杆蜗轮传动，速比为3：41。
蜗轮轴两端有互成180度的偏心轴,通过两侧传动箱内的滑块与十字头机构,将旋转运动转变为往复直线运动.传动箱两端各装有高、低压水缸。十字头上所装的柱塞在水缸内往复运动。实现泵的交替吸入和吐出过程。
在柱塞往复作用下，四只水缸内的工作容积不断发生变化，当柱塞为吸入行程时，随水缸内工作容积的增大。造成缸内真空，水箱内的工作介质在大气压力的作用下。通过滤网进水管及进水阀进进入水缸内。当柱塞为吐出行程时进水阀关闭，出水阀被顶开，工
作介质经过出水管汇集于集水器。然后输送到被试器件内，直至达
到所需的试验压力，实现试压的目的。
集水器是本泵的控制枢纽，除汇集工作介质外，还能起到控制，测量和保护作用。集水器内设有止回阀，截止阀，安全阀，放水阀及连接输出接管的工作接头，并装有压力表，止回阀可以将高、低压缸间的通道截断，使两只低压水缸互通以后与高压缸隔离。截止阀是泵与被试器件间的总控制阀，当被试器件内的压力升到试验压力时，即应停机，此时，泵与被试器件自动切断保压,然后进行检验。试压完毕后，开启放水阀卸荷，将工作介质放回水箱内。安全阀是本泵液力端的过截保护装置，当泵的排出压力达到安全阀的开启压力时，即能排放工作介质，使泵不致过截。
集水器上装有压力表，当被试器件达到试验压力，停机关闭截止阀后，压力表扔指示试验压力。
