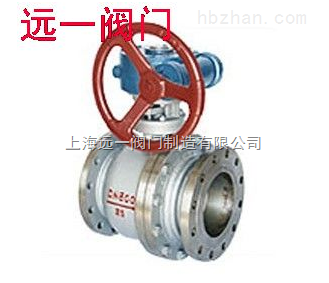

一、蜗轮传动天然气球阀用途和性能规范:
Q341F-16C/Q341F-16P/Q341F-25P/Q341F-40P/Q347F-16C蜗轮传动天然气球阀、天然气球阀，介质为：天然气、燃气、液化石油气、煤气适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速，可以实行快速启闭。
二、蜗轮传动天然气球阀操作原理和结构说明:
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.
2、采用PTFE（特氟隆）等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.
3、启闭迅速,启闭时只需把球体转动90°,方便而迅速.
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力zui小.
5、经配置有手动、蜗轮驱动、气动、电动（防爆）可以实现远程自动控制,能满足用户的各种工况使用要求.
三、蜗轮传动天然气球阀产品性能规范:
压力等级常温试验压力（Mpa）
壳体密封低气压密封
公称压力（LB）1503.02.20.6
3007.55.50.6
适用温度-40~+80℃
适用介质天然气， 液化石油气等

四、蜗轮传动天然气球阀主要零件材料:
零 件 名 称材 料
阀 体 阀 盖碳 素 钢 WCB
球 体不 锈 钢 304SS
密 封 圈PTFE（特氟隆）-聚四氟乙烯
阀 杆铬不锈钢Ｃr13
阀杆填料聚四氟乙烯
中法兰螺母/螺栓35#

注:≥DN200以上阀门选用Q347型固定球阀。
五、Q41F,BY-820主要外形尺寸和连接尺寸:
DNLDD1D2D6bfz-dH
251501158565581624-*14150
3216513510075661824-*18160
4018014511085761834-*18175
50200160125100882034-*18185
652201801451201102238-*18200
802501951601351212238-*18220
1003201351901601502438-*23248
1254002702201881762838-*25380
1504003002502182043038-*25420
20060037531027826034312-*25530

六、Q347F主要外形尺寸和连接尺寸:
DNLDD1D2D6bfz-dH
250568425370332 36312-*30608
300648485430390 40316-*30774
350762550490448 44316-*34820
400883610550505 48316-*34900
450914660600555 50320-*341050
500991730660610 52320-*411200

•
