概述

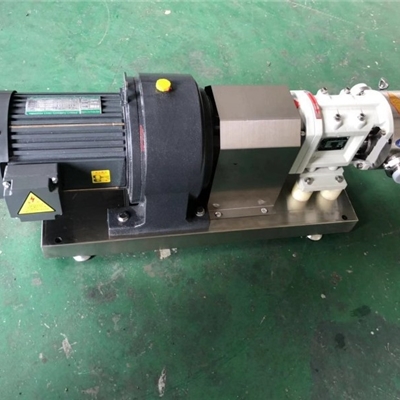

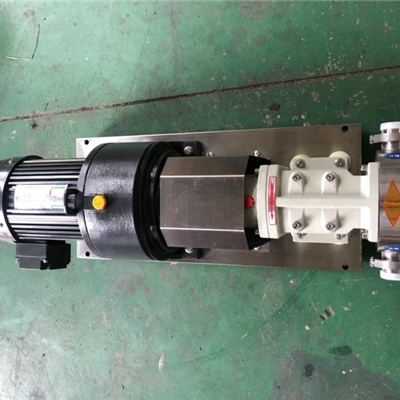

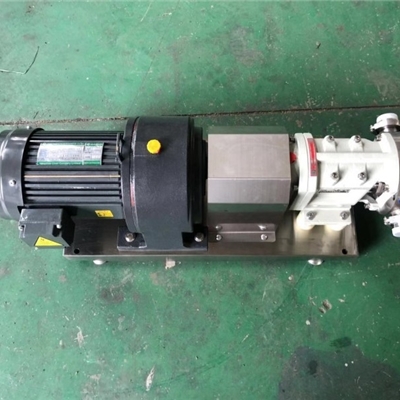

  该系列转子泵的原动机是手动调速的机械摩擦式无级调速机。通过手动调节机械摩擦式无级调速器的调速手轮来调节减速器的输出转速，从而达到无级调节转子泵的输出量。
  该原动机具有安全、可靠，输出扭矩大，操作简单，流量无级可调的特点，但是其流量调节的范围有一定的限制，对于要求比较小的输出转速的情况下是不能达到要求的。调速范围一般在200rpm~400rpm之间。
  规格参数


型号	每转排量 L	对应流量 L/H	进出料口	调速范围 RPM	功率 KW
LP-I-1	0.08	850 ~ 1700	1½"	200 ~ 400	1.5
LP-I-2	0.20	2000 ~4000	1½"	200 ~ 400	2.2
LP-I-3	0.30	3000 ~ 5000	2 "	200 ~ 400	3
LP-I-4	0.47	5000 ~ 10000	2 "	200 ~ 400	4
LP-I-5	0.588	7000 ~ 14000	2 "	200 ~ 400	5.5
LP-I-6	0.729	8500 ~ 16000	2½"	200 ~ 400	7.5
LP-I-7	0.82	8800 ~ 18000	3 "	200 ~ 400	7.5

  主要特点
  采用了高强度的耐酸碱不锈钢旋转轴设计，保证了核心零件-转子在工作腔中稳定精确的工作。
  具有超高强度和刚度的传动轴对消除振动、提高机械密封的使用寿命有明显作用。根据不同工艺要求有多种工作间隙的产品可供选择，满足不同工况下的压力需要，最高输出压力可达25bar。
  泵体设有特别的固定装置，在装拆维护过程中不会影响机械密封及其他零部件的位置。
  采用波片弹簧的机械密封结构设计，使密封面受力更均匀，密封件的使用寿命更长。
  可以在同一台设备上实现各种形状转子的互换。
  所有与物料接触的材料均为耐酸碱不锈钢，完全符合食品卫生和医药行业的使用需要，并且完全能够满足CIP的清洗的需求。
  配备的高精度制造的同步齿轮和轴承。
  减速器采用手动调节无级变速器。
  材质


零件名称	材质
转子泵泵体	不锈钢SUS304 /SUS316L
转子泵端盖	不锈钢SUS304 /SUS316L
同步齿轮箱箱体	铸铁 200
齿轮箱盖	铸铁 200
传动主轴	高强度耐酸型不锈钢
转子	不锈钢SUS304 /SUS316L
机械密封圈	陶瓷/硬质合金/SiC
O型圈	EPDM/氟橡胶/NBR
螺栓	不锈钢SUS304

转子泵泵头尺寸用图

  转子泵泵头尺寸




型号	LP-I-1	LP-I-2	LP-I-3	LP-I-4	LP-I-5	LP-I-6	LP-I-7
A	40	45	48	66	66	72	78
B	30	30	30	60	60	60	60
C	159	164	167	186	196	210	216
D	50	50	50	70	70	70	70
E	150	150	150	185	185	185	185
F	170	170	170	211	211	211	211
G	192	192	192	227	227	227	227
H1	77.5	77.5	77.5	82.5	82.5	82.5	82.5
H2	142.5	142.5	142.5	170	170	170	170
H3	110	110	110	126	126	126	126
M	205	205	205	250	250	250	250
L	320	325	338	410	420	434	440
