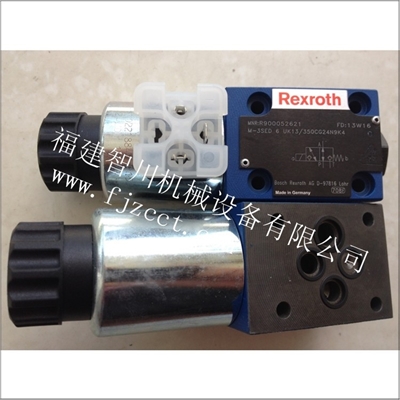

全新原装\力士乐\球阀\M-3SED6UK13 350CG24N9K4
阀安装螺丝请参阅第 13 页。
1 线圈 "a"
2.1 带隐式手动应急操作的阀的尺寸 "N9"
2.2 不带手动应急操作的阀的尺寸
3 配合连接器，不带电路（单独订购，请参阅第 13 页）
4 配合连接器，带电路（单独订购，请参阅第 13 页）
5 拆下线圈所需的空间
6 拆下配合连接器所需的空间
7 Plus-1 板
8 铭牌
9 油口 A，B 和 T 带相同的密封圈；
油口 P 的密封圈
10 油口安装面符合 DIN 24340 结构形式 A（不
带定位孔），或者符合 ISO 4401-03-02-0-05
和 NFPA T3.5.1 R2-2002 D03（带定位
孔，用于符合 ISO 8752-3x8-St 标准的定位销，
材料编号 R900005694，包括在供货范围内）
底板请参阅 RC 45052。
阀安装螺丝请参阅第 13 页。
1 线圈 "b"
2.1 带隐式手动应急操作的阀的尺寸 "N9"
2.2 不带手动应急操作的阀的尺寸
3 配合连接器，不带电路（单独订购，请参阅第 13 页）
4 配合连接器，带电路（单独订购，请参阅第 13 页）
5 拆下线圈所需的空间
6 拆下配合连接器所需的空间
7 Plus-1 板
8 铭牌
9 油口 A，B 和 T 带相同的密封圈；
油口 P 的密封圈
10 油口安装面符合 DIN 24340 结构形式 A（不
带定位孔），或者符合 ISO 4401-03-02-0-05
和 NFPA T3.5.1 R2-2002 D03（带定位
孔，用于符合 ISO 8752-3x8-St 标准的定位销，
材料编号 R900005694，包括在供货范围内）
底板请参阅 RC 45052。
阀安装螺丝请参阅第 13 页。
阀安装螺丝
二位二通方向座阀和二位三通方向座阀
4 颗内六角螺钉，公制
ISO 4762 - M5 x 50 - 10.9-flZn-240h-L（单独订购）
（摩擦系数 μ合计 = 0.09 至 0.14）；
紧固扭矩 MA = 7 Nm [5.2 ft-lbs] ±10 %，
材料编号 R913000064
或
4 颗内六角螺钉
ISO 4762 - M5 x 50 - 10.9（自行购买）
（摩擦系数 μ合计 = 0.12 至 0.17）；
紧固扭矩 MA = 8.1 Nm [6 ft-lbs] ±10 %
4 颗内六角螺钉 UNC
10-24 UNC x 2"（自行购买）
（摩擦系数 μ合计 = 0.19 至 0.24 符合 ASTM-574）；
紧固扭矩 MA = 11 Nm [8.1 ft-lbs] ±15 %，
（摩擦系数 μ合计 = 0.12 至 0.17 符合 ISO 4762）；
紧固扭矩 MA = 8 Nm [5.9 ft-lbs] ±10 %，
材料编号 R978833365
二位四通方向座阀
4 颗内六角螺钉，公制
ISO 4762 - M5 x 95 - 10.9-flZn-240h-L（包括在供货范围内）
（摩擦系数 μ合计 = 0.09 至 0.14）；
紧固扭矩 MA = 7 Nm [5.2 ft-lbs] ±10 %，
材料编号 R913000223
或
4 颗内六角螺钉
ISO 4762 - M5 x 95 - 10.9（自行购买）
（摩擦系数 μ合计 = 0.12 至 0.17）；
紧固扭矩 MA = 8.1 Nm [6 ft-lbs] ±10 %
4 颗内六角螺钉 UNC
10-24 UNC x 3 3/4"（自行购买）
（摩擦系数 μ合计 = 0.19 to 0.24 符合 ASTM-574）；
紧固扭矩 MA = 11 Nm [8.1 ft-lbs] ±15 %，
（摩擦系数 μ合计 = 0.12 至 0.17 符合 ISO 4762）；
紧固扭矩 MA = 8 Nm [5.9 ft-lbs] ±10 %，
材料编号 R978881682
一般说明
座阀可依照阀芯符号和指定的工作压力和流体使用（请参阅第
8 页的性能限制）。
为确保安全功能，必须遵守以下规定：
– 为了对阀进行安全切换或保持其阀芯位置，压力情况必须符
合以下要求：pP ≥ pA ≥ pT（出于设计原因）。
– 座阀具有负阀芯遮盖，即在切换过程中，会产生油泄露。此
过程在很短时间内即可完成，在这段时间内几乎与任何应用
都不相关。
– 不得超过指定的最大流量（如有必要，可以使用节流插件来
限制流量）！
Plus-1 板：
– 当使用 Plus-1 板（二位四通方向功能）时，必须考虑以下较
低的工作值：
p最小 = 8 bar；qV > 3 l/min。
– 根据任务明确确定油口 P，A，B 和 T。不得对其进行随意的
交换或关闭。
– 对三通和四通阀芯位置，油口 T 必须始终保持连接。
– 必须注意压力等级和压力分配！
– 仅允许流体沿箭头方向流动！


•
