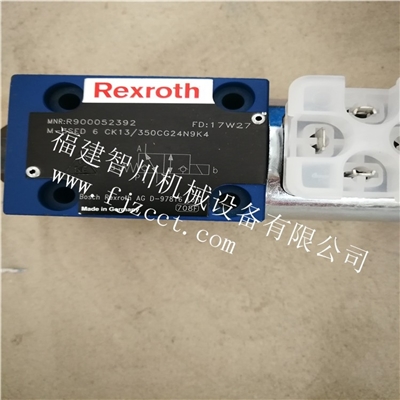

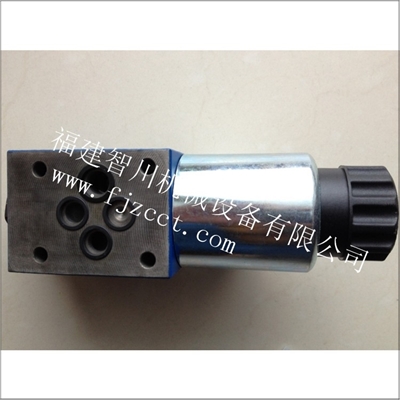

全新原装\力士乐\球阀\M-3SED6CK13 350CG24N9K4
带电磁起动的二位二通，二位三通和
二位四通方向座阀
类型 M-.SED
规格 6
元件系列 1X
最大工作压力为 350 bar [5100 psi]
最大流量为 25 l/min [6.6 gpm]
目录特点
– 带电磁启动的直动式方向座阀
– 油口安装面符合 DIN 24340 结构形式 A（不带定位孔）
– 油口安装面符合 ISO 4401-03-02-0-05 和
NFPA T3.5.1 R2-2002 D03（带定位孔）
– 安全换向，也能够在压力下长期停机
– 带可拆卸线圈的湿式插脚直流电压线圈
（通过整流器可适用于交流电压）
– 电磁线圈可旋转 90°
– 更换线圈时，不必打开耐压密闭腔体
– 电气连接作为单个连接（有关电气连接的详细信息，
请参阅 RC 08010）
– 带隐式手动应急操作，可选
– 感应式位置继电器（无触点），请参阅 RC 24830
H4243
内容 页码
特点 1
订货代码 2, 3
机能，剖面，符号 4，5
技术数据 6
特性曲线 7
性能限制 8
单元尺寸 9 至 12
阀安装螺丝 13
配合连接器 13
节流插件 14
单向阀插件 14
一般说明 14
机能，剖面，符号：二位二通方向座阀和二位三通方向座阀
概述
M-.SED 型方向阀是使用电磁起动的直动式方向座阀。它控制流
体的启动，停止和方向，基本构成是外壳（1），线圈（2），
阀座（7）和（11）以及闭合元件（4）。
手动应急操作（6）允许不给线圈通电而操作阀。
基本原理（二位三通方向座阀）
阀的初始位置（常开 "UK" 或常闭 "CK"）由弹簧（5）的放置
位置确定。闭合元件（4）后面的腔体（3）连接到油口 P 并在
油口 T 处密封。因此，阀是根据起动力（线圈和弹簧）进行压
力补偿的。
特殊的闭合元件（4）允许对油口 P，A 和 T 加压至最大工作压
力（350 bar），而且允许流体沿两个方向流动（请参见符号）
！
在初始位置，闭合元件（4）由弹簧（5）压入阀座（11），在
工作位置，由线圈（2）压入阀座（7）。流体被堵塞。
在二位二通方向座阀上，回油口是内部堵塞的。
机能，剖面，符号，原理图：二位四通方向座阀
通过位于二位三通方向座阀下方称为 "Plus-1 板" 的叠加阀
板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
– 初始位置：
不操作主阀。弹簧（5）将闭合元件（4）保持在阀座（11）
上。油口 P 被堵塞，油口 A 连接到油口 T。一条先导管路连
接 A 和先导阀芯（8）的较大区域，因而可卸载至油箱。通
过 P 施加的压力会将滚珠（9）推到阀座（10）上。从而允
许 P 连接到 B，并允许 A 连接到 T。
– 过渡机能：
操作主阀时，闭合元件（4）克服弹簧（5）移动并被压入阀
座（7）。此过程中，这将关闭油口 T，而将 P，A 和 B 短
暂连接在一起。
– 阀芯位置：
P 连接到 A。由于泵压力经由 A 作用在先导阀芯（8）的较大
区域上，滚珠（9）被压入阀座（12）。因此，B 连接到 T，P
连接到 A。Plus-1 板中的滚珠（9）具有 "正阀芯遮盖"。
注意！
使用单杆液压缸时为了防止过压，液压缸的环形区域必须连接
到 A。
使用 Plus-1 板和座阀组合时提供以下选项：
技术数据（有关这些参数之外的应用，请务必向我们咨询！）
1）适用于 NBR 和 FKM 密封件
2）仅适用于 FKM 密封件
3）在液压系统中必须遵循规定的组件清洁度等级。有效的过滤
可防止发生故障，同时还可增加组件的使用寿命。
有关过滤器的选择，请参阅样本 RC 50070，RC 50076，
RC 50081，RC 50086，RC 50087 和 RC 50088。
4）可应要求提供特殊电压
5）由于电磁线圈发生的表面温度，需要遵守 ISO 13732-1 和


•
