全新原装\力士乐\放大板\VT-VSPA1-525-10 VO RTP电气放大器 类型 VT-VSPA1-5..-1X/V0/RTP 组件系列 1X
特点
– 适用于控制不带电气反馈的直动式比例阀
– 用于安装在 19 英寸机架上的欧洲格式的模拟放大器
– 控制值电压 0...+10 V 的差动输入
– 斜坡函数发生器上斜坡和下斜坡可以单独设置
– 零位电位计
– 可控输出级

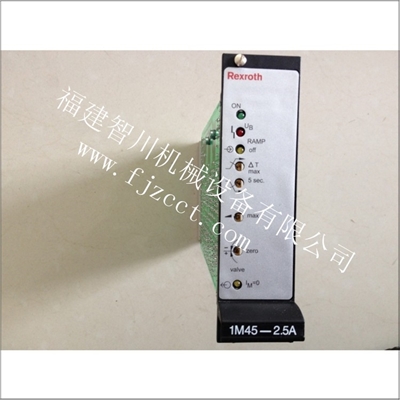

– LED 显示：
? 电源电压
? 准备就绪
? 斜坡"关"
? 线圈电流 IM = 0
注意事项：

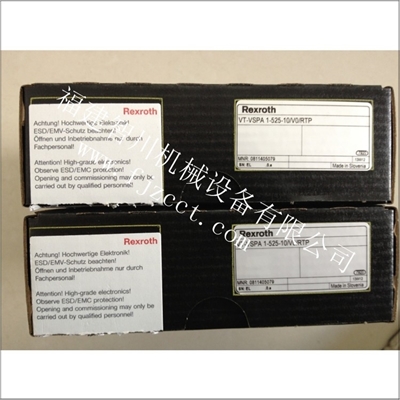

图片所示的是示例配置。
实际交付的产品与图片会有所差异。
首选类型
放大器类型物料号用于不带电气反馈的直动式比例阀
VT-VSPA1-525-10/V0/RTP 0811405079 DBETX-1X...-25...
DBE6X-1X...-25...
3（2）FREX...-1X...-25...
VT-VSPA1-508-10/V0/RTP 0811405081 DBETX-1X...-8...
DRE10Z-1X...-8...
DRE6X-1X...-8...
DBE6X-1X...-8...
DBE10Z-1X...-8...
技术数据（有关这些参数之外的应用，请务必向我们咨询！）
电源电压公称电压 24 V =
电池电压 21...40 V，
整流后的交流电压 Ueff = 21...28 V（单相，全波整流器）
滤波电容器，单独 建议：电容模块 VT 11110（请参阅样本 30750）
（只有当 UB 的波动值 > 10 % 时方可使用）
最大电流消耗0811405079 1.5 A（规格 6），2.5 A（规格 10）
0811405081 1.25 A
最大功耗0811405079 35 VA（规格 6），60 VA（规格 10）
0811405081 30 VA
控制值电位计RL ≧ 1 kΩ
电源：b/z 32，+10 V/20 mA
输入信号b10：+10 V
z10：+10 V
z16：+10 V
z18：差动 0 V ｝ 差动输入
外部斜坡时间关闭b20：6...40 V =（公称电压为 10 V）
监视器信号斜坡z20：0...10 V
放大器与阀之间的电缆长度线圈电缆： 最长 20 m 1.5 mm2
20 至 60 m 2.5 mm2
主要特点输入和输出防短路，
脉冲调制输出级，
在较短的驱动时间内快速激励
LED 显示黄色： 斜坡关，
黄色： 线圈电流 IM = 0，
绿色： UB 开，
红色： UB < UB 最小
阀设置时间50 ms/100 信号阶跃
阀门迟滞 % < 4
斜坡时间 s 0.05...5
调节阀零位，灵敏度，斜坡时间，颤振电流振幅

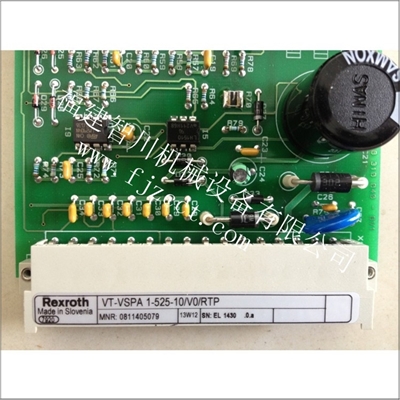

印刷电路板的格式 mm （100 x 160 x 大约 35）/（W x L x H）
使用面板为 7 TE 的欧洲格式
插入式连接连接器 DIN 41612 – F32
环境温度 °C 0...+70
存储温度范围 °C –20...+70
重量 m 0.32 kg
注意事项：
将桥接电源零位 b2 和控制零位 b12。
如果与供电设备的距离 < 1 m，则直接连接到 DIN 连接器上。
如果距离 > 1 m，则将控制零位单独接地。
调节板卡
零电位： 对于调节，指定控制值 UE ～ 300 mV。
灵敏度（最大）： 对于调节，指定控制值 UE = 10 V。
使用斜坡
各通过 1 个微调电位计设置"上"斜坡（加速）和"下"斜坡（制动）。
如果在 b20 处打开，则斜坡开。如果 b20 U > 6 V，则斜坡关。
当斜坡关时，先前启动的斜坡将被取消。
转换为信号端值的过程将受到阶跃的影响。
项目规划/维护说明/附加信息
– 放大器板卡只有在断电后才能进行插拔。
– 与天线，无线电设备和雷达系统的距离必须足够（> 1 m）。
– 切勿在电力电缆附近铺设线圈和信号电线。
– 我们推荐使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至控制柜，长度越短越好。
– 不能将阀线圈连接至自震荡二极管或其它保护电路。
– 电缆长度和横截面必须遵照第 4 页中的规定。

•
