一、技术参数

最大和最小流量：23.8m3/h

最大扬程：33m

最大潜水深度：20m

泵送介质类型：含纤维物、纸张或纺织材料的生活废水或民用废水。

泵送介质温度范围（最大和最小）：+50℃（短时间可为+60℃）

法兰连接和螺纹连接：最小1”1/2，DN32, DN40

叶轮类型：铰刀型

每小时启动次数（最多）：20次/h

防护等级：IP68

电机绝缘等级：F

单相电源输入：1x 220-240V 50Hz

三相电源输入：3x 400V 50Hz / 3x 320V 50Hz，应要求提供。

最长干运转时间：10min

电源线(m)和插头：10m

安装类型：地面可移动安装，或用耦合器固定

认证：EN 12050 \ ATEX

应要求可提供特殊版本：不同电缆长度，不同的电压和频率

二、产品介绍

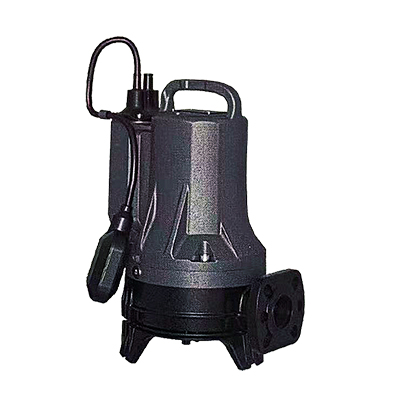

GRINDER FX是带有粉碎装置的潜水泵，其设计用于排放民用和商用环境中下水道中的废水。该泵通过了欧盟废水标准EN 12050-1的认证。如果直接将泵放置在箱体底部，可使用耦合器进行固定或移动式安装。得益于高强度的研磨装置，该泵适用于小直径管道或需要高压的管道的场合。该泵的结构设计合理，可轻松检修的主要组件，因此可快速维护。自动控制启停版本功率高达1.5千瓦。ATEX版本可用于潜在爆炸性环境。（ATEX认证：II2G Ex db k IIB T4或 IEC EX:Ex db IIB T4 Gb）

三、泵的结构特点

铸铁泵体和叶轮，AISI 630粉碎装置。AISI 304不锈钢电机轴在油室中双端面密封（碳化硅-碳化硅/碳化硅-碳），不与泵送液体接触，进行独立旋转。法兰式和螺纹式出水口。

四、电机结构特点

提供单相异步电机（MA/MNA版本）和三相电机（TNA版本）。转子安装在润滑轴承上。电机完全浸没，S1连续运行方式。最大干转运行时长为10分钟。电机绕组中的过热传感器，干预阈值为+130℃。快速粘合树脂电缆密封套，07RN8-F电源线。单相版本电机带有集成电容器，MA版本带有用于自动运行的浮子，功率高达1.5kW。在三相电动机中，过热保护器由用户负责安装连接。
