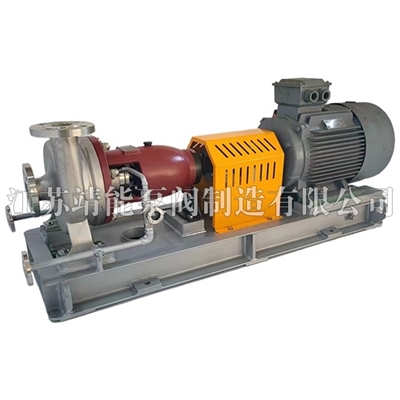

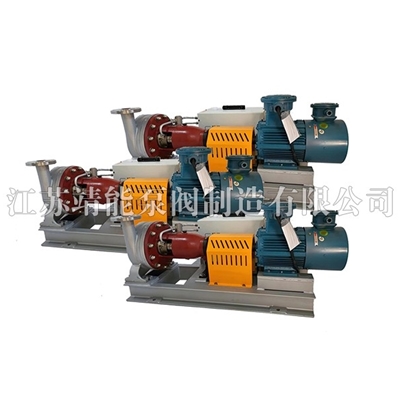

一、概述 此系列泵属于单级单吸式离心泵，其泵主要结构特征是叶轮退缩在压水室后面的泵腔内，叶轮旋流时在叶轮前面的无叶腔内形成贯通流和循环流。贯通流通过叶轮叶片间流道进入泵室而流出，循环流则在无叶腔内循环。由于循环流中部是低压区，固体颗粒掉入此区域在旋流的带动下流出，因此大部分固态物质可不经过叶轮而直接从无叶腔流出。 二、用途 适用于输送复杂工况含固量80%以下含大颗粒气、液、固体混合物料，如矿石萃取输送、化工物料、餐厨垃圾含短纤维物质或生活垃圾的两相流体，亦称无堵塞泵。 旋流泵与其他杂质泵相比具有以下特点： ⑴无堵塞、不气蚀，性能好，可通过大约与泵出口口径相当的固体颗粒，对输送的物料破坏性小。 ⑵叶轮和泵体之间的轴向间隙对泵性能的影响不如常规离心泵般敏感，无需间隙调整。 ⑶耐腐、抗压性能优越，不因泵腔内部磨损后间隙增大而造成性能下降的问题，再加上固体颗粒绝大部分不经过叶轮，因此对叶轮的磨损也相应减轻，叶轮使用寿命长。 ⑷采用开式径向叶轮，制造工艺简单，过流流道易加工且叶轮平衡性能优越，运行平稳。 ⑸泵具有必需的吸入性能，效能高的抗气蚀性能，可抽送含气率较高的液体，并可抽送高浓度以及高粘度的液体。 三、性能 流量（Q)：5～600m3/h 扬程(H)：5～125m 工作压力(P)：≤2.4MPa 温度（t)：≤150℃ 四、设计特点 旋流泵结构形式物料流动与传统泵有很大差别，因而旋流泵有以下特点： 1、叶轮和泵体无配合间隙，不存在磨损后间隙增大造成性能下降的问题。 2、因固体颗粒大部分不通过叶轮，因而无堵塞性能好，叶轮磨损也相应减轻。 3、输送的物质大部分在无叶腔的旋流带动下流出，因而无损性强，即对物质的破坏作用不大。 4、可以输送各类含高固、气、液、高粘度等混合复杂工况下的介质。
