动 式

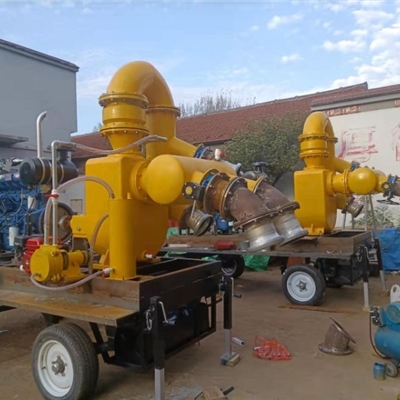

柴油机自吸泵车



使 用 说 明 书







淄博市尹朋泵业有限公司

轮 移 动 自 吸 泵 站





一、产品特点

移动式柴油机自吸泵站与国内同类产品相比,具有结构简单,自吸性能好,排污能力强,高效节能,使用维修方便等特点。各项性能指标居国内领先,达到国际先进水平,具有广泛的应用市场和发展前景。

二、 产品详情

  1、产品概述:

产品型号:ZWCY

简单介绍:流量50-1000m3/h,扬程8-50

结构方式:移动式,固定式

柴油机品牌:潍柴,康明斯,扬柴,华博动力等国内品牌柴油机。

主要用途:市政排污工程,防洪抗旱工程,农田灌溉工程等。

ZWCY四轮移动自吸泵车系列是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。执行GB/T5657-1995标准,发动机执行GB1147.1国标。该泵组集自吸与无堵塞排污于一体,采用柴油机驱动轴向回流外混式,并通过泵体,叶轮的独特设计,使用时不需要安装底阀。泵组可以吸排含有大颗粒固体和长纤维杂质的液体,可广泛用于市政排污及防涝工程,农业灌溉等。该泵组具有结构简单,自吸性能好,排污能力强,高效节能,使用维修方便等特点。

2、使用条件:

1. 环境温度不超过50摄氏度,介质温度不超过80摄氏度。

2. 介质PH值铸铁材质为6-9.

3. 介质重度不超过1240KG/m3.

4. 自吸高度不能超过5.5米,连续吸水高度不超过6米,吸水管道长度度超过12米。

三、工作原理:

ZWCY四轮移动自吸泵车系列,主要有柴油机,泵头,联轴器,叶轮,泵盖,机械密封,泵轴,轴承室,加水阀门,进排液接管,防雨罩,四轮移动拖车等组成。

泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔想通,构成崩的轴向回流外混式系统,泵停止工作后,泵腔内已储有一定容积的液体,当泵启动时,泵内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定真空度,达到自吸作用。

设备名称

柴油机

1

与泵端匹配

自吸排污泵

1

淄博尹朋泵业

高弹柱销联轴器

1

淄博尹朋泵业

泵组公用槽钢底座

1

淄博尹朋泵业

柴油机专用油箱

1

淄博尹朋泵业

蓄电池

1

随机

排汽消声器

1

随机

控制系统

1

仪表显示,钥匙开关,点火启动

黄色防雨罩

1

罩住发动机,二门飞翼设计

四轮移动拖车

1

充气轮胎,牵引挂条,转向机构











配 部 件

进水管每台(套):衬钢丝软管1条,快速接头1套。

出水管每台(套):水带1盘,快速接头1套。

吸水过滤头1件。



四、技术参数:





口径(mm

流量(m3/h

扬程(m

轴功率/电机功率(KW

转速(r/min

80ZWCY80-35

80

80

35

9.87/15

2900

80ZWCY40-50

80

40

50

12.3/18.5

2900

80ZWCY50-60

80

50

60

17.3/22

2900

100ZWCY100-15

100

100

15

4.48/7.5

1450

100ZWCY80-20

100

80

20

5.52/7.5

2900

100ZWCY100-20

100

100

20

8.02/11

2900

100ZWCY100-30

100

100

30

11.2/15

2900

100ZWCY80-45

100

80

45

17.9/22

2900

100ZWCY80-60

100

80

60

21.8/30

2900

100ZWCY100-80

100

100

80

30.3/37

2900

150ZWCY200-14

150

200

14

13.5/18.5

1450

150ZWCY200-20

150

200

20

18.0/22

1450

150ZWCY200-30

150

200

30

22.1/30

1450

200ZWCY280-14

200

280

14

19.4/22

1450

200ZWCY280-20

200

280

20

24.3/37

1450

200ZWCY300-20

200

300

20

36.3/45

1450

200ZWCY400-20

200

400

20

42.5/55

1450

200ZWCY400-40

200

400

40

55.2/75

1450

200ZWCY400-50

200

400

50

67.2/90

1450

250ZWCY500-14

250

500

14

42.5/55

1450

250ZWCY500-20

250

500

20

55.2/75

1450

250ZWCY600-20

250

600

30

67.2/90

1450

250ZWCY600-30

250

600

30

77.12/110

1450

300ZWCY800-10

300

800

10

64.95/90

1450

300ZWCY800-20

300

800

20

74.36/110

1450

300ZWCY1000-10

300

1000

10

72.16/90

1450

300ZWCY1000-20

300

1000

20

91.63/110

1450

350ZWCY1200-8

350

1200

10

76.6/90

1450

350ZWCY1500-10

350

1500

10

117.75/132

1450

造 商:淄博市尹朋泵业有限公司

服务热线:18678114199
