没有好水泵，用水大烦恼，这些问题是否也一直困扰着您？
由设计单位选定我公司的『 排污泵|潜水泵系列』，请按型号直接向『上海三利给水设备有限公司』销售部订购。当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们为您审核把关。

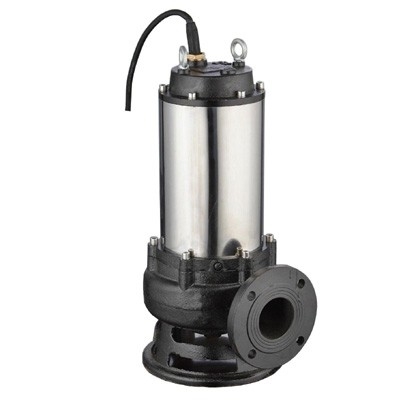

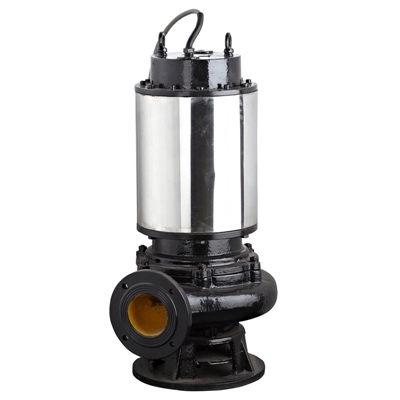

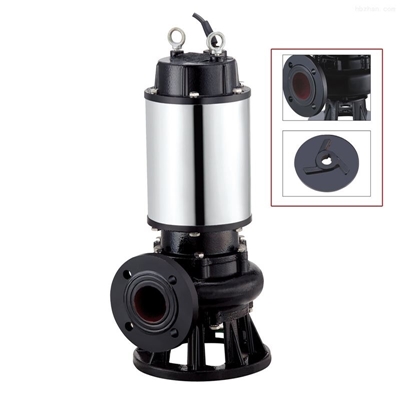

三利·JYWQ型自动搅匀式排污泵介绍 ：
我们生产的JYWQ型自动搅匀式排污泵产品防污物沉淀搅匀技术为水泵周边及池底污水产生高速漩涡使杂物无法沉淀而旋入水泵被排走，不需要转动部件实现搅匀功能，且搅匀高压水的通道有多道特殊污物杂质过滤装置，去实现得不被堵塞而一点不会影响搅匀效果。同时解决了水泵工作时转子被纤维绳状物缠死而烧电机的问题。为了不使污物沉积在池底，使污水池免清理，目前行业内水泵采取以下两种搅匀功能：
1、水泵叶轮下面加装一个小副叶轮，该副叶轮所产生的压力产生不了污杂物搅匀效果，反而消耗水泵电机功率，并容易使杂物缠死叶轮。
2、叶轮档转子轴中心打孔，其下面装有T字搅匀头，泵腔内压力水通过轴中心孔、搅匀头喷向污水池四周，如此结构会有污水杂质堵住水流孔无搅匀效果和搅匀头旋转时被纤维绳状物缠死而烧电机的弊端。
在泵底座下另设了三根冲洗水管，搅匀功能是靠自动搅匀排污泵所输送的水压来冲洗搅匀泵周围的沉淀物，使其悬浮起来之后经过排污泵排走，而且不会影响流量扬程。
三利·JYWQ型自动搅匀式排污泵结构与特点 ：
 |
1 | 主电缆 | 8 | 底座 |
| 2 | 机壳 | 9 | 隔板 | |
| 3 | 內循环套 | 10 | 控制电缆 | |
| 4 | 油箱 | 11 | 油头探头 | |
| 5 | 副叶轮 | 12 | 机械密封 | |
| 6 | 叶轮 | 13 | 搅拌件 | |
| 7 | 泵体 |
1、采用双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、自动搅拌装置，产生强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、隔板将底座一分为二，搅拌与进水互不影响。
4、机械密封为双端面机械密封，长期处于油室中，水泵地运行。
5、副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、泵连线腔内没有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵实施保护，本公司可配全自动保护控制柜。
7、电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作，对泵和电机实施的保护。
8、油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号由控制系统对水泵实施保护。
9、带内循环冷却系统，水泵在水池低水位正常工作。

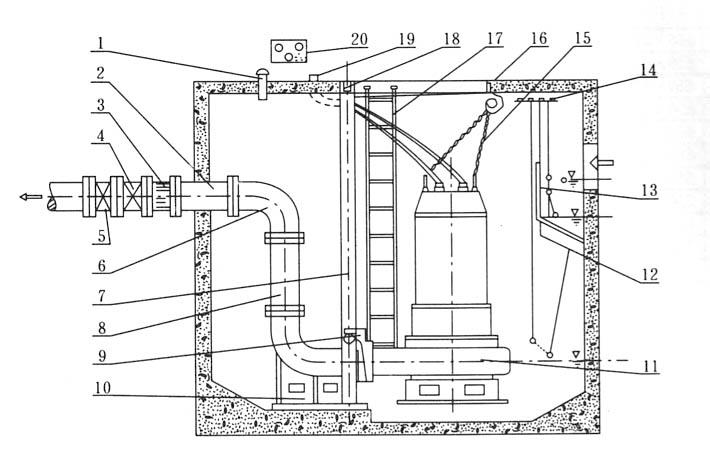

三利·JYWQ型自动搅匀式排污泵安装示意图 ：
 |
1 | 通风节 | 11 | 自动搅匀排污泵 |
| 2 | 预埋管 | 12 | 浮球开关 | |
| 3 | 膨胀节 | 13 | 隔板 | |
| 4 | 逆止阀 | 14 | 浮球固定架 | |
| 5 | 闸阀 | 15 | 小链 | |
| 6 | 弯管 | 16 | 挂钩 | |
| 7 | 导轨 | 17 | 人梯 | |
| 8 | 出水管 | 18 | 支撑架 | |
| 9 | 支架 | 19 | 电缆出线 | |
| 10 | 耦合底 | 20 | 电机保护 |
三利·JYWQ型自动搅匀式排污泵安装平面图：
双导轨双泵排水平面
|
单导轨单泵排水平面
|
|
注： JYWQ、JPWQ系列自动搅匀潜水排污泵选型时, 请注明泵的型号、安装方式、池深、泵控制保护方式,以便提供可靠的系统。 |
|
三利·JYWQ型自动搅匀式排污泵用途：
1、工厂、商业污染废水的排放。2、城市污水处理厂、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、市政工程、建筑工地。
6、勘探、矿山、发电厂配套附机。
7、农村池、农田灌溉、河塘清淤。
- 好产品更注重细节 让您买的放心！
- 存量充足 不怕延误货期！！
注：本文中所有文字、数据、图片均只适用于参考，需要了解更详细的【 JYWQ型自动搅匀式排污泵 】参数、选型、价格等请联系我们，上海三利给水设备有限公司将竭诚为你解答。
三利·JYWQ型自动搅匀式排污泵注意事项：
(1) 运转前应用兆欧表检查电机定子绕组对地的绝缘电阻，不得少于50兆欧。(2) 检查电缆有无损、折断等现象。如有损伤须及时更换，以免漏电；电缆截面应与电流相匹配。
(3) 电压超过额定电压的±10%时，不得启动电泵。
(4) 使用必须将四芯电缆中的接地线接地，以防发生触电事故。
(5) 电泵潜入水中时，应垂直起吊，不允许横放着地，更不能陷入污泥中。停止使用时应将电泵吊起清洗干净， 置于干燥处，并注意防冻。
(6) 禁止将电缆作为安装起吊绳使用。
(7) 检查转子运转方向，从上向下看应为顺时针方向旋转。
(8) 室外的开关或接线端应有防雨、防潮措施，湿手或赤足时禁止触及开关，防止触电。
(9) 移动电泵时，必须切断电源，电泵在运行时人不得接触水源，以防漏电发生人身事故。
(10) 严禁电机缺相运转，如发险丝熔断，应检查原因后方可继续使用，不得任意加粗丝。
(11) 泵运转时，应有专人管理，如发现有不正常现象应立即停机检查，排除故障。（指末配全自动保护柜的情况）
(12) 电泵在规定的工作介质条件下正常运行半年后，应检查油室密封状况，如油室中的油呈乳状或有水沉淀，应及时更换。
(13) 用户应根据实际使用的工况选择合适的流量扬程，以达到使用效果，泵铭牌或说明书上所示参数为使用。工况点，用户可选在（0.7～1.2）倍流量内使用，禁止超流量使用，否则流量过大，扬程过低容易使电机过载。
三利·JYWQ型自动搅匀式排污泵维护：
■ 电泵应有专人管理与使用，并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。■ 每次使用是用于较稠较粘的介质后，应将电泵放入清水中运行数分钟，防止泵内留沉积物，电泵的清洁。
■ 电泵拆卸、维修后，机壳组件必须经O.2MPa气压试验检验，电机和油室密封。
