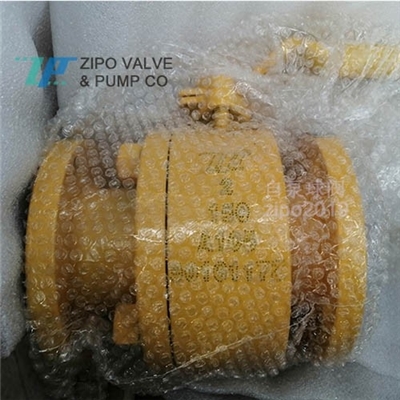

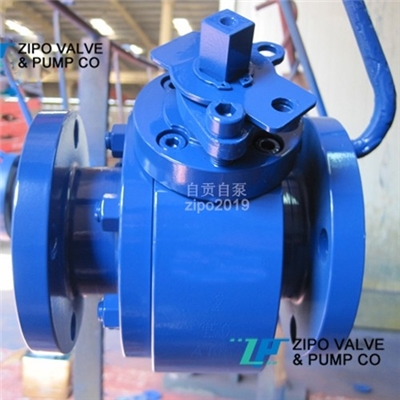

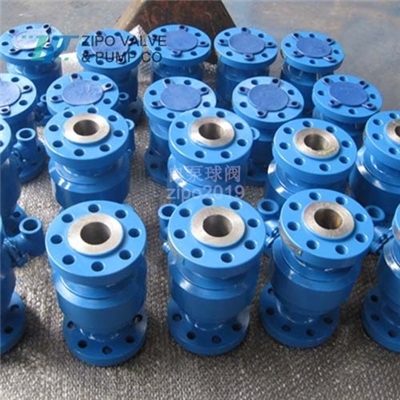

四川自贡阀门球阀Q41F氟塑料密封锻钢分体式法兰浮动球阀

在线服务：WEIXIN：180（8165）9672 或zipo2019; Q: 219(141)7589

咨询或购买前，请用户告知准确的口径、压力、连接方式、操作方式、主体材质等参数。上述价格为参考价格，不同型号的价格有所不同，同时，该产品为定制产品，有一个生产周期，交货期也有所不同。因此具体型号的价格和货期，请来电咨询。

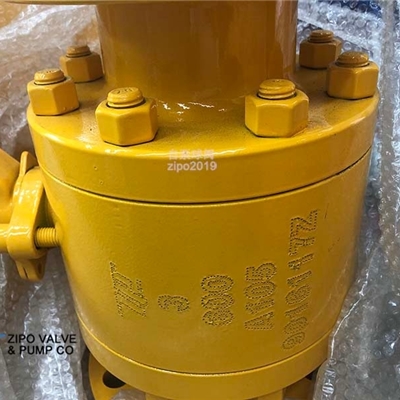

阀体结构：两片式或三片式，分体式，螺栓连接，锻钢阀体结构

阀座结构：阀座下游密封

球体：实心浮动球，流道：全通径/缩径（可选） 阀杆防飞，可加长（可选）

密封：软密封/金属密封/复合密封（初级金属密封+次级软密封），防火防静电，可选附件：锁定装置

常用材料：

阀体：碳钢A105/LF2不锈钢304/316//304L/316L/F51/2205/合金钢锻件

球体：碳钢/不锈钢/合金钢锻件镀镍/镀铬/喷焊硬质合金；

阀座支撑圈：碳钢/不锈钢/合金钢锻件镀镍/镀铬/喷焊硬质合金；

阀座：PTFE, RPTFE, VITON, NYLON, DEVLON, MOLON, PEEK/密封面喷焊, 碳化钨、司太立；

阀杆：不锈钢/合金钢/INCONEL等

产品优势：阀体采用锻件，预防了铸件缺陷，分体螺栓连接，易于维护。

锻钢浮动球阀的安装步骤
  1）取掉法兰端两边的保护盖，在阀门全部打开的状态下进行冲洗清洁。
  2）准备与管道连接前，须冲洗和清理干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
  3）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
  4）本类阀应安装在管道的水平方向或垂直方向。
  5）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来减少管线的偏离。
  6）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

锻钢浮动球阀操作和使用
  1）操作前须确认管路和阀已被冲洗过。
  2）阀的操作按执行机构信息带动阀杆旋转完成：正向旋转1／4圈（90度）时，阀关断。反向旋转1／4圈（90度）时，阀开启。
  3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。

锻钢浮动球阀注意事项：球阀在关闭状态下，阀体内部依旧存在受压流体；
维修前，解除管线压力并使阀门处于打开位置 ；维修前，断开电源或气源；维修前，将执行机构与支架脱离 。

常用型号：Q41F，Q41H，Q41Y, Q61F,  Q61H,  Q61Y， Q11F，Q11H, Q11Y,

Q941F，Q941H，Q941Y, Q961F,  Q961H,  Q961Y， Q911F，Q911H, Q911Y,

Q641F，Q641H，Q641Y, Q661F,  Q661H,  Q661Y， Q611F，Q611H, Q611Y,

口径范围： NPS1/2”(DN15)~ NPS8”(DN200)  压力范围：CLASS 150LB(PN16)~CLASS 2500LB(PN420)

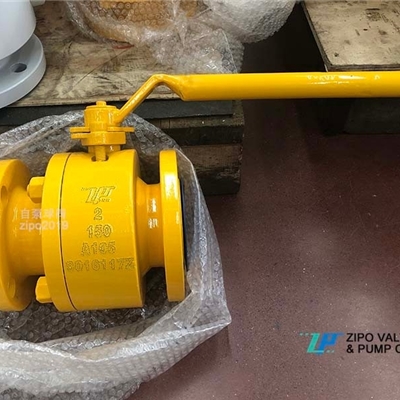

操作方式：手柄、蜗轮、电动头、气动头、液动头、气液联动头、电液联动头。

供货单位：自贡自泵球阀水泵有限公司ZIPO VALVE & PUMP CO., LTD

•
