阀体参数		技术参数
公称通径  50-600mm		电源电压  AC220V、AC380V（其它特制）
公称压力  PN16、PN25、PN40		环境温度  -30℃～+70℃
连接方式  法兰连接		防护等级  IP67
阀体材质  WCB、SS304、SS316、SS316L
碟板材质  WCB、SS304、SS316、SS316L		功能选项
密封材料  Y（多层或混合硬密封）、S（不锈钢		防 爆 型  防爆等级：dIIBT5
金属密封）		信号反馈  X1机械无源信号，X2有源信号
工作温度	C7：-30℃～350℃	带加热器  带加热器 可在潮湿环境干燥执行器内元件
	C8：-40℃～400℃	手动功能  手动功能 电动执行器带有手动开阀、关阀功能
	C9：-40℃～450℃	开关型   通电开到位，通电关到位。
		调节型   调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能
标准规范		适用介质  蒸汽、油品、酸碱性等气体或液体
法兰标准   GB9113、GB9113、GB9115		备注    电动参数请另参考选配的电动执行器资料
检测与试验  GB/T13927-1992\B/T9092-1999
设计标准   JB-T8527-1997		结构长度标准 GB/T12221



GB阀体尺寸(mm)配LDE电动执行器
规格型号	DN	L	D	D1	H1	H2	Z-ФD	E-电动头
LDBUCH50	50	108	155	125	412	70	4-Ф16	LDE-010
LDBUCH65	65	112	175	145	425	76	4-Ф16	LDE-010
LDBUCH80	80	114	190	160	437	89	8-Ф16	LDE-010
LDBUCH100	100	127	214	18	452	104	8-Ф16	LDE-010
LDBUCH125	125	140	252	210	504	120	8-Ф16	LDE-015
LDBUCH150	150	140	282	240	521	132	8-Ф16	LDE-020
LDBUCH200	200	152	337	295	607	167	8-Ф16	LDE-040
LDBUCH250	250	165	405	350/355	686	202	12-Ф20	LDE-060
LDBUCH300	300	178	460	440/410	714	239	12-Ф20	LDE-120
LDBUCH350	350	190	524	460/470	749	265	16-Ф20	LDE-120
LDBUCH400	400	216	585	515/525	781	297	16-Ф24	LDE-200

GB阀体尺寸(mm)配LDX电动执行器
规格型号	DN	L	D	D1	H1	H2	Z-ФD	E-电动头
LDBUCH50	50	108	155	125	302	70	4-Ф16	LDX-005
LDBUCH65	65	112	175	145	315	76	4-Ф16	LDX-005
LDBUCH80	80	114	190	160	327	89	8-Ф16	LDX-010
LDBUCH100	100	127	214	18	342	104	8-Ф16	LDX-010
LDBUCH125	125	140	252	210	348	120	8-Ф16	LDX-016
LDBUCH150	150	140	282	240	415	132	8-Ф16	LDX-020
LDBUCH200	200	152	337	295	482	167	8-Ф16	LDX-040
LDBUCH250	250	165	405	350/355	560	202	12-Ф20	LDX-060
LDBUCH300	300	178	460	440/410	721	239	12-Ф20	LDX-100
LDBUCH350	350	190	524	460/470	756	265	16-Ф20	LDX-160
LDBUCH400	400	216	585	515/525	788	297	16-Ф24	LDX-200

应用领域

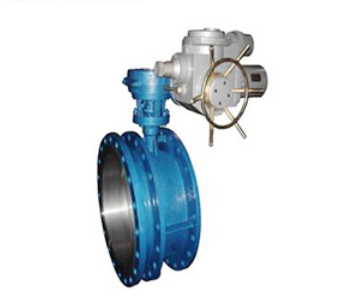

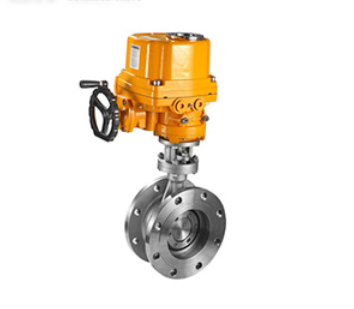

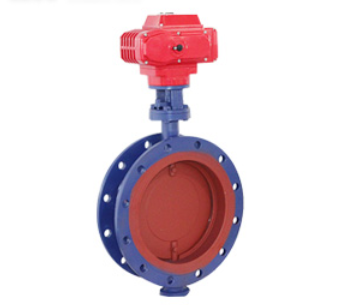

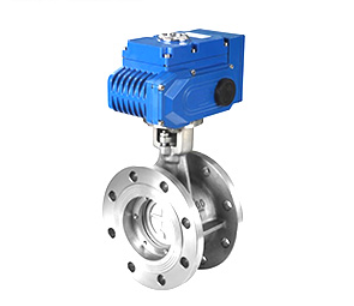

本产品是由蝶阀与LDE系列电动执行机构（可选防爆）配套，输入控制信号（4-20mA或1-5~VDC)及单相电源即可控制运转，电动蝶

阀具有功能强、体积小、轻便、性能可靠、配套简单、流通能力大等优点。它特别适合介质是粘稠、含颗粒、纤维性质的使用场合。

目前该电动调节阀蝶阀广泛应用于食品、环保、轻工、石油、造纸、教学和科研设备、电力等行业的工业自动控制系统中。

产品特点

*三维偏心结构，磨损小、密封性好

*多层密封、硬密封、金属密封多种选择

*具有耐高温、耐高压、耐腐蚀想能

订货须知
一．客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）阀体材质（如：塑料，铸钢，不锈钢...）
（2）连接形式（如：法兰、螺纹、对夹...）
（3）公称直径、管道尺寸
（4）环境温度、压力范围
（5）电源电压，气源气压
（6）流体性质（包括公称压力、温度、粘度或酸碱性）
二．公司根据客户特殊要求配置各类驱动装置。（电动控制、气动控制）
三．如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求（详情参阅：阀门型号编制说明），在供需双方理解一致的条件下签订合同。
四．客户告诉所需的阀门型号、规格、数量以及交货时间、地点后，按总额的 20% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
五．确认采购后，我公司严格按照货期进行生产。根据订货品种和数量的不同，产品加工周期一般为3至30天，具体交货时间以合同为准。为保证您所订的货物及时到位，请您尽量提早订货时间。
六．我公司根据客户的需要，提供网络配送服务，将货品送至客户设在各大城市的分公司（办事处），实行送货上门服务。产品验收合格后，我公司进行售后服务。
