【产品用途】

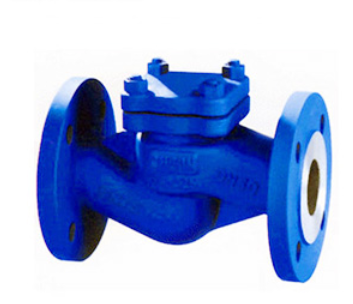

H41H升降式止回阀系列产品可适用于水、蒸汽、气体、腐蚀性介质、食品、油品、药品等。

【产品特点】

1、阀瓣行程仅为阀瓣直径的1/3，大大减少了阀瓣关闭所需时间，有效降低了升降式止回阀的水锤压力。

2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长。

【执行标准】

设计规范： GB/T 12235 BS 1868

结构长度： GB/T 12221 ASME B16.10

法兰连接： GB/T 9113 ASME B16.5

试验与检验：GB/T 13927 API 598 API 6D

【主要零件材料】



型号		H41H	H41Y	H41F
工作压力(MPa)		1.6~10.0 (Calss150-Calss600)
口径(mm)		DN32-DN900 1-1/4″-8″
适用介质		水、油、气、醋酸类、硝酸类等其他介质
可选材料	阀体	WCB CF8 CF8M 铬钼钢 低温钢 镍合金  Monel Duplex Steel
	阀瓣	WCB CF8 CF8M 铬钼钢 低温钢 镍合金  Monel Duplex Steel
	阀杆	2Cr13 F304 F316铬钼钢 低温钢 镍合金 Monel
	密封面	不锈钢 司太立合金 碳化钨 镍合金 Monel PTFE



【主要安装尺寸】



公称通径	主要外形尺寸和连接尺寸
	L	D	D1	D2	b	Z-d	H
1.6MPa
15	130	95	65	45	14	4-14	77
20	150	105	75	55	14	4-14	77
25	160	115	85	65	14	4-14	80
32	180	135	100	75	16	4-18	85
40	200	145	110	85	16	4-18	95
50	230	160	125	100	16	4-18	105
65	290	180	145	120	18	4-18	120
80	310	195	160	135	20	8-18	130
100	350	215	180	155	20	8-18	140
125	400	245	210	185	22	8-18	155
150	480	280	240	210	24	8-23	180
200	600	335	295	265	26	12-23	215
250	730	405	355	320	30	12-25	260
300	850	460	410	375	34	12-25	315
2.5MPa
15	130	95	65	45	16	4-14	100
20	150	105	75	55	16	4-14	105
25	160	115	85

订货须知
一．客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）阀体材质（如：塑料，铸钢，不锈钢...）
（2）连接形式（如：法兰、螺纹、对夹...）
（3）公称直径、管道尺寸
（4）环境温度、压力范围
（5）电源电压，气源气压
（6）流体性质（包括公称压力、温度、粘度或酸碱性）
二．公司根据客户特殊要求配置各类驱动装置。（电动控制、气动控制）
三．如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求（详情参阅：阀门型号编制说明），在供需双方理解一致的条件下签订合同。
四．客户告诉所需的阀门型号、规格、数量以及交货时间、地点后，按总额的 20% 预定金或全额货款及时汇入我公司账户，其余货款待发货前汇入，以便及时安排发货。
五．确认采购后，我公司严格按照货期进行生产。根据订货品种和数量的不同，产品加工周期一般为3至30天，具体交货时间以合同为准。为保证您所订的货物及时到位，请您尽量提早订货时间。
六．我公司根据客户的需要，提供网络配送服务，将货品送至客户设在各大城市的分公司（办事处），实行送货上门服务。产品验收合格后，我公司进行售后服务。
