LG型高层建筑专用泵
LG型高层建筑专用泵
LG型高层建筑专用泵

LG型高层建筑专用泵

【专用名称】

价格:

--

品牌:

凯实利制泵

备注:

凯实利制泵

  • 厂家名称:上海凯实利制泵有限公司
  • 经营模式:生产厂家(已认证)
  • 联系人   :上海凯实利
  • 联系方式:139**** **** 登录可见
  • 联系时请一定说明在找泵网看到
手机扫码关注店长
详细信息:

LG系列高层建筑给水泵系立式单吸多级分段式离心泵,供输送常温清水及物理化学性质类似于清水液体。

LG系列泵为立式安装,电机轴与泵轴通过爪型联轴器联接,具有结构紧凑、噪声低、占地面积小的优点,

主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水.

 应用范围: 主要应用于高层建筑供水,也可应用于厂矿、企业给水排水以及低压锅炉循环用水

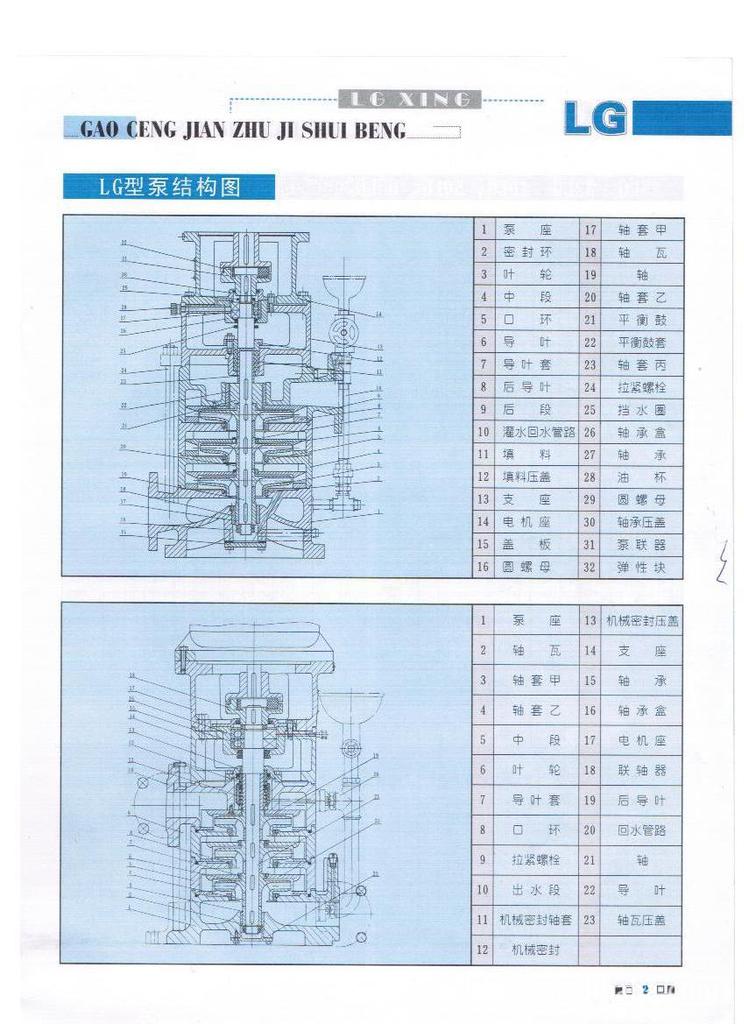

结构说明:
LG型泵为立式结构,其吸入口位于泵座上,吐出口位于后段上,呈180°水平方向布置,根据需要,

吸入口和吐出口也可以呈0°、90°、270°布置,可根据扬程的需要选择水泵的级数。
LG型泵的主要零件有:泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、电机座、轴、轴承、

轴套、密封环、平衡鼓、平衡鼓套等。(25LG、32LG和40LG三种泵没有平衡鼓和平衡鼓套,

而设有水封环,装在填料腔的底部)。 泵座、中段、后段、叶轮、导叶套、导叶、后导叶、支座、

电机座、轴套乙、密封环均为铸铁制成。 泵轴为优质合金结构钢制成,中间有叶轮、轴套乙、

平衡鼓、用键和小圆螺母固定在轴上组成转子部件,轴的下端装有轴套甲与滑动轴套相配合,

轴的上端装有两个角接触球轴承,借以支承转子部件,泵轴的最上端与电机轴的下端通过爪型联轴器联接。

密封装置采用软填料密封和机械密封。在采用软 填料密封时,与之相摩擦的轴套丙为优质碳素钢制成,

并经淬火处理,以增加面磨性。 叶轮为铸铁制成,由于叶轮前后受压不等,必然存在轴向力,

此轴向力绝大部分由平衡鼓来承担。(25LG、32LG和40LG则由水封环组成平衡管路承担),

其余小部分残余轴向力由轴上端的两个角接触球轴承来承受,由平衡鼓和平衡鼓套组成的平衡装置,

磨损后可以更换。在泵座、中段上分别装有密封环和口环、用以减少高压水漏回进水部分,

密封环磨损后可更换。泵上端的角接触球轴承用钙基黄油润滑,下端的滑动轴承(轴瓦)以泵输送的液体润滑,泵的旋转方向,从电机端看为逆时针方向转动。
