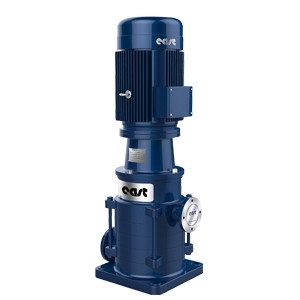

上海东方泵业自平衡多级离心泵
上海东方泵业自平衡多级离心泵

上海东方泵业自平衡多级离心泵

【专用名称】

价格:

--

品牌:

上海东方

备注:

上海东方

  • 厂家名称:上海东方泵业(集团)有限公司
  • 经营模式:生产厂家(已认证)
  • 联系人   :上海东方
  • 联系方式:400**** **** 登录可见
  • 联系时请一定说明在找泵网看到
手机扫码关注店长

产品概述

  • DP系列卧式多级离心泵为单吸多级自平衡型泵,该系列是D型卧式多级泵的替代品。该系列产品区宽、汽蚀性能好、运行平稳、易损件少,可靠性高,用户维修成本低。型号后带S的为首级双吸结构,首级双吸结构汽蚀性能更好。

  • 产品执行GB/T5657《离心泵技术条件(Ⅲ)类》标准、MT/T114-2005《煤矿用多级离心泵》、GB/T3216 《回转动力泵水力性能验收试验1级、2级和3级》。



产品用途

  • DP型:用于输送不含固体颗粒、温度低于80%℃的清水或物理化学性质类似于清水的液体。

  • DP-M型:用于输送固体颗粒含量≤1.5%,粒度≤1.3mm,温度低于80℃的中性矿井水及其它类似的污水。

  • DP-F型:用于输送不含固体颗粒、温度低于80℃的腐蚀性液体,可根据输送介质的不同合理选用泵的材质。

  • DP-Y型:用于输送不含固体颗粒、温度低于80℃、粘度小于120厘沲的油类介质。

  • DP-R型:用于输送不含固体颗粒、温度不高于105℃的清水。



产品特点

  • 可靠安全的结构:具有叶轮对称布置的转子部件,叶轮产生的轴向力相互抵消,无需采用平衡盘结构就能实现泵内轴向力的自平衡,残余轴向力由-对角接触球轴承承受。

  • 新技术:新的节流减压装置一方面减少泄漏、提高效率;另外还能起到辅助支撑作用,使泵安全平稳运行。

  • 密封可靠:平衡结构使机封腔、填料腔没有过大压力,延长使用寿命。

  • 良好的抗汽蚀性能:具有汽蚀性能好的首级叶轮、以及首级双吸叶轮,加上可靠的材质,使泵能应用在各种对汽蚀余量要求较高的场合。

  • 机封可靠:泵转子不存在轴向窜动,解决了多级泵机封可靠性差的问题。

  • 低维护率:取消了易出故障的平衡盘结构,可靠性大大提高,维护次数减少,维护成本低。

  • 效率:叶轮、导叶对中性好,不会出现随平衡盘磨损、转子前移出现效率下降的现象。

  • 适应各种介质:通过更换材质,可以输送含有固体颗粒、油类、腐蚀性介质。



工作范围

  • 流量范围:3.75~1360m³/h

  • 扬程范围:46~1000m

  • 进口压力:≤0.6MPa

  • 介质温度:-20℃~105℃

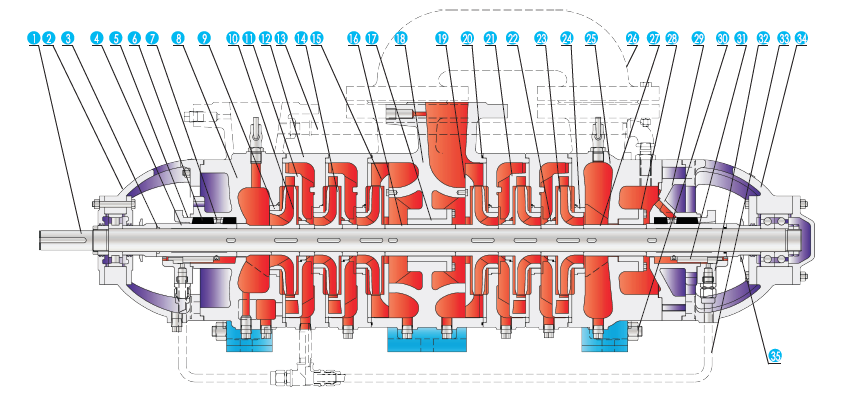

结构图

  • 首级单吸结构

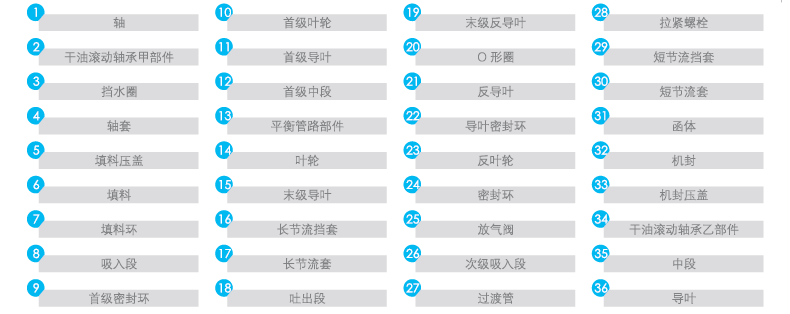

序号名称及材料表

自平衡多级离心泵首级单吸结构其吸入口在吸入段上为水平方向(DP-R为垂直向上方向),吐出口在出水段上方向垂直向上,用拉紧螺栓将泵的进水段、中段、出水段、次级进水段联成-体,扬程高低可通过增减泵的级数达到。

  • 转子由装在轴上的首级叶轮、叶轮、节流挡套、反叶轮、轴套等零件组成;轴承采用“一段固定、一段游动”脂润滑结构,驱动端采用圆柱滚子轴承,非驱动采用一对角接触球轴承来残余承受轴向力;一对 角接触球轴承面对面安装。

  • 泵的吸入段、中段、出水段之间的密封采用密封胶密封,转子与固定部分之间装有密封环、导叶密封环等进行密封,当密封环磨损到影响泵性能时应及时更换。

  • 具有填料和机械密封两种轴封形式。

  • 该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。







结构图

  • 首级双吸结构

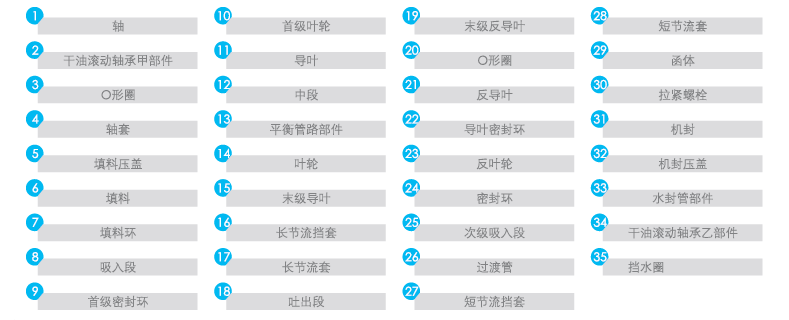

序号名称及材料表

自平衡多级离心泵首级双吸叶轮,最大程度降低了泵的汽蚀余量,提高了泵抗汽蚀性能。其吸入口在吸入段上为水平方向(DP-R为垂直向上方向),吐出口在出水段上方向垂直向上,用拉紧螺栓将泵的进水段、中段、出水段、次级进水段联成一体,扬程高低可通过增减泵的级数达到。

  • 转子由装在轴上的首级叶轮、叶轮、节流挡套、反叶轮、轴套等零件组成;轴承采用“一- 段固定、- .段游动”脂润滑结构,驱动端采用圆柱滚子轴承,非驱动采用-对角接触球轴承来残余承受轴向力;-对角接触球轴承面对面安装。

  • 泵的吸入段、中段、出水段之间的密封采用密封胶密封,转子与固定部分之间装有密封环、导叶密封环等进行密封,当密封环磨损到影响泵性能时应及时更换。

  • 具有填料和机械 密封两种轴封形式。

  • 该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看,泵为顺时针方向旋转。

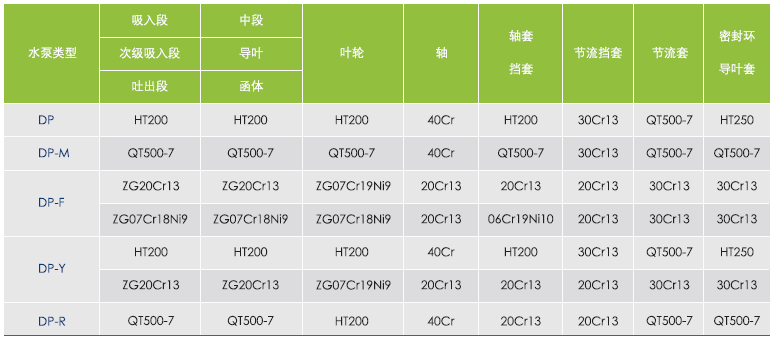

主要零部件材质表

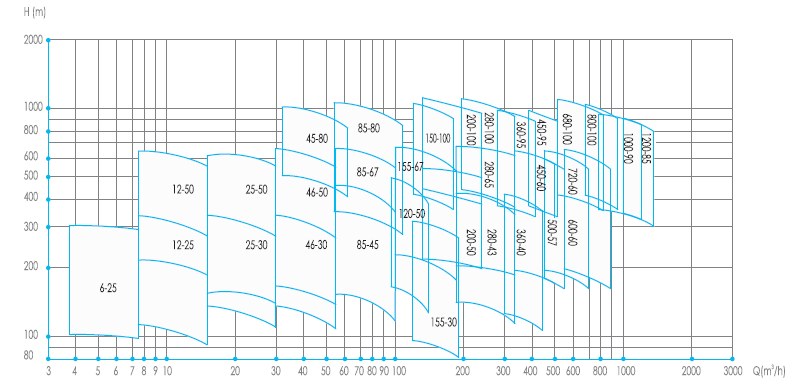

型谱图
