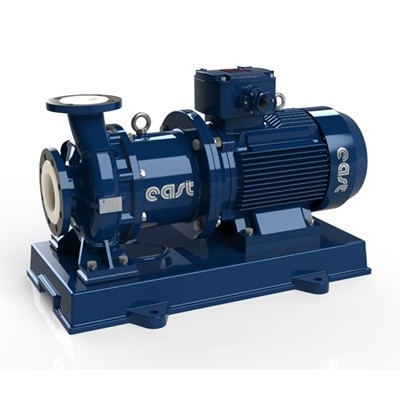

上海东方泵业衬氟磁力泵

上海东方泵业衬氟磁力泵

【专用名称】

价格:

--

品牌:

上海东方

备注:

上海东方

  • 厂家名称:上海东方泵业(集团)有限公司
  • 经营模式:生产厂家(已认证)
  • 联系人   :上海东方
  • 联系方式:400**** **** 登录可见
  • 联系时请一定说明在找泵网看到
手机扫码关注店长

产品概述

衬氟磁力泵为卧式、单级、单吸磁力驱动化工离心泵,是我公司根据市场需要研制开发的无泄露、无污染、耐腐蚀的化工泵产品。该系列产品采用现代磁力驱动技术,巧妙地将机械传动泵的动密封转换成为静密封,实现产品的全密封、无泄漏,解决了化工类介质输送过程中跑、冒、滴、漏、腐蚀、氧化等难题。

CQB-F型衬氟磁力泵,该系列产品外磁直接与电机转轴相连,采用直联式,具有结构简单、无需对中、传动效率高、噪音小、振动小等优点。



产品用途

产品广泛应用于化工、制酸、制碱、稀土、农药、染料、医药、造纸、电镀、电解、酸洗等行业输送腐蚀性液体,尤其适用于易燃、易爆、易挥发、有毒、强酸碱、有机溶剂和贵重液体。



工作条件及性能范围

  • 流量范围:1~120m³/h

  • 扬程范围:5~50m

  • 工作压力:≤1.6MPa

  • 环境温度:≤40℃

  • 介质温度:-20C~100℃

  • 输送介质:各类酸性、碱性、氧化性、毒性、油类介质及贵重介质(详情请见末页《氟塑料泵阀耐腐蚀性能参数表》)。



产品特点

  • 衬氟磁力泵具有全密封、无泄漏、无污染、耐强酸碱等特点。

  • 氟塑料是耐腐蚀材料,可输送任意浓(强)度的酸、碱、氧化剂等腐蚀性介质而毫不受损。

  • 小型泵采用全氟泵头,结构简单、耐腐蚀性好、重量轻、成本低。

  • 中大型泵泵体采用高强度灰铸铁内衬氟塑料整体模压一次成型工艺,泵盖、叶轮等过流部件采用金属嵌件外衬氟塑料整体模压一次成型工艺,衬塑面与金属件贴合紧密,内流道光滑匀称无缺陷。

  • 磁体材料具有良好的磁性、耐高温、不退磁,理论寿命高达20年。

  • 磁力驱动,取消了传统离心泵的轴封,无需冲洗和冷却,既简化了结构又降低了能耗;内外磁之间采用隔离套隔离,真正达到了无泄漏输送。

  • 除功率很小的泵型,隔离套采用了增强碳纤维材质加固套,加强了氟塑料隔离套强度的同时消除了普通磁力泵的磁涡流现象,避免了多余热量的产生并降低了能耗值。

  • 静环及轴套采用氧化铝陶瓷材质,具有强度高、耐磨性好、抗腐蚀性能力强的特点,有效保证了泵的使用寿命。

  • 特殊设计的腔体冷却循环流道,可在水泵运行的过程中不断带走产生的热量,保证机组的正常运行。

  • 设计参照JB/T7742-2013《磁力传动离心泵》、HG/T3183-2012《氟塑料衬里单级单吸化工离心泵技术条件》、JB/T8688-2013《塑料离心泵》标准。

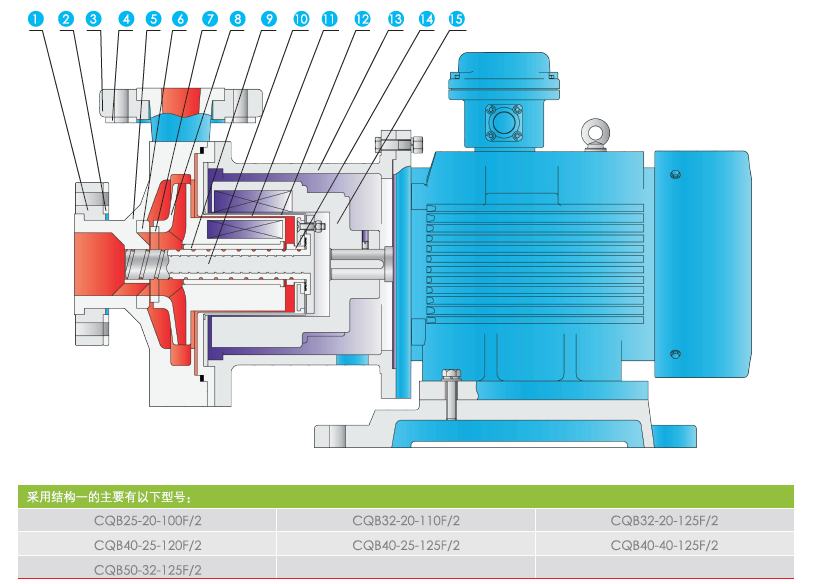

结构图一

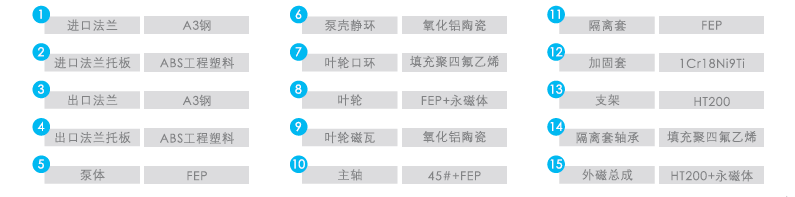

序号名称及材料

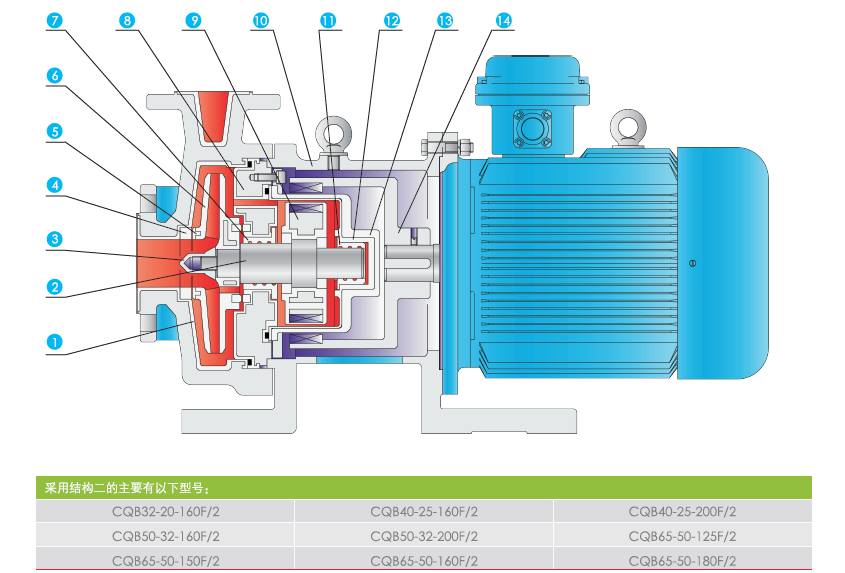

结构图二

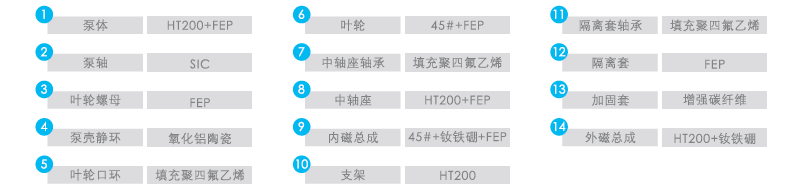

序号名称及材料

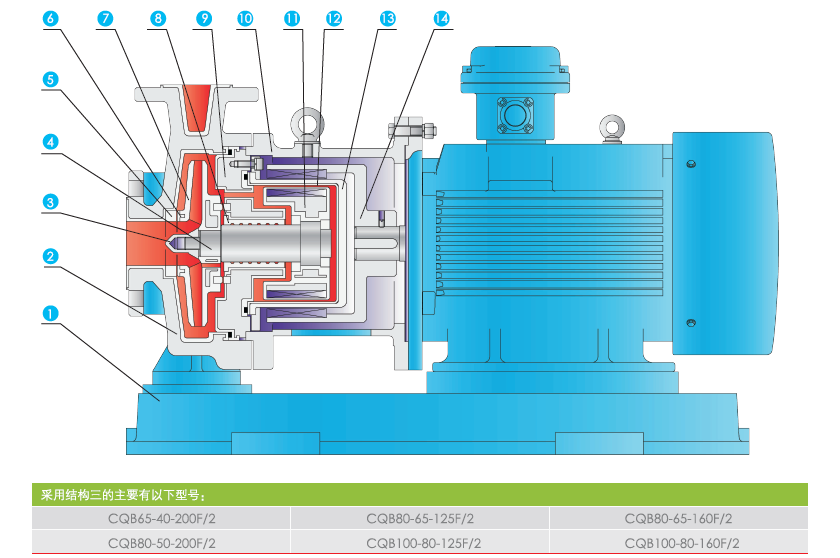

结构图三

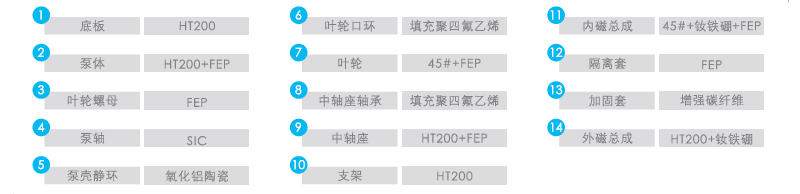

序号名称及材料
